راهنمای انتخاب پروفیل فولادی برای پروژه های ساختمانی

درک الزامات بار: خمش، فشرده سازی و پیچش
اولین گام در انتخاب مقاطع فولادی برای هر پروژه ساختمانی، تجزیه و تحلیل انواع بارهایی است که سازه تحمل می کند. برای تیرهای اصلی و خرپاهای اصلی که در معرض گشتاورهای خمشی بزرگ قرار می گیرند، مقاطع H با فلنج پهن یا تیرهای I مدول مقطع و ممان اینرسی عالی را ارائه می دهند و به طور موثر در برابر انحراف مقاومت می کنند. برای جلوگیری از کمانش، ستون‌ها و مهاربندی‌هایی که تحت فشار خالص قرار می‌گیرند، به بخش‌هایی با شعاع چرخش زیاد، مانند مقاطع توخالی مربع یا مستطیل (HSS) یا ستون‌های با فلنج پهن نیاز دارند. برای کاربردهایی که شامل بارهای خارج از مرکز یا نیروهای پیچشی هستند، مقاطع بسته مانند HSS سختی پیچشی بالاتری را در مقایسه با مقاطع باز ارائه می دهند. درک این ویژگی‌های بار تضمین می‌کند که پروفیل‌های انتخابی پایداری ساختاری را به حداکثر می‌رسانند در حالی که وزن مواد را به حداقل می‌رسانند.

تطبیق اشکال نمایه با عملکردهای ساختاری

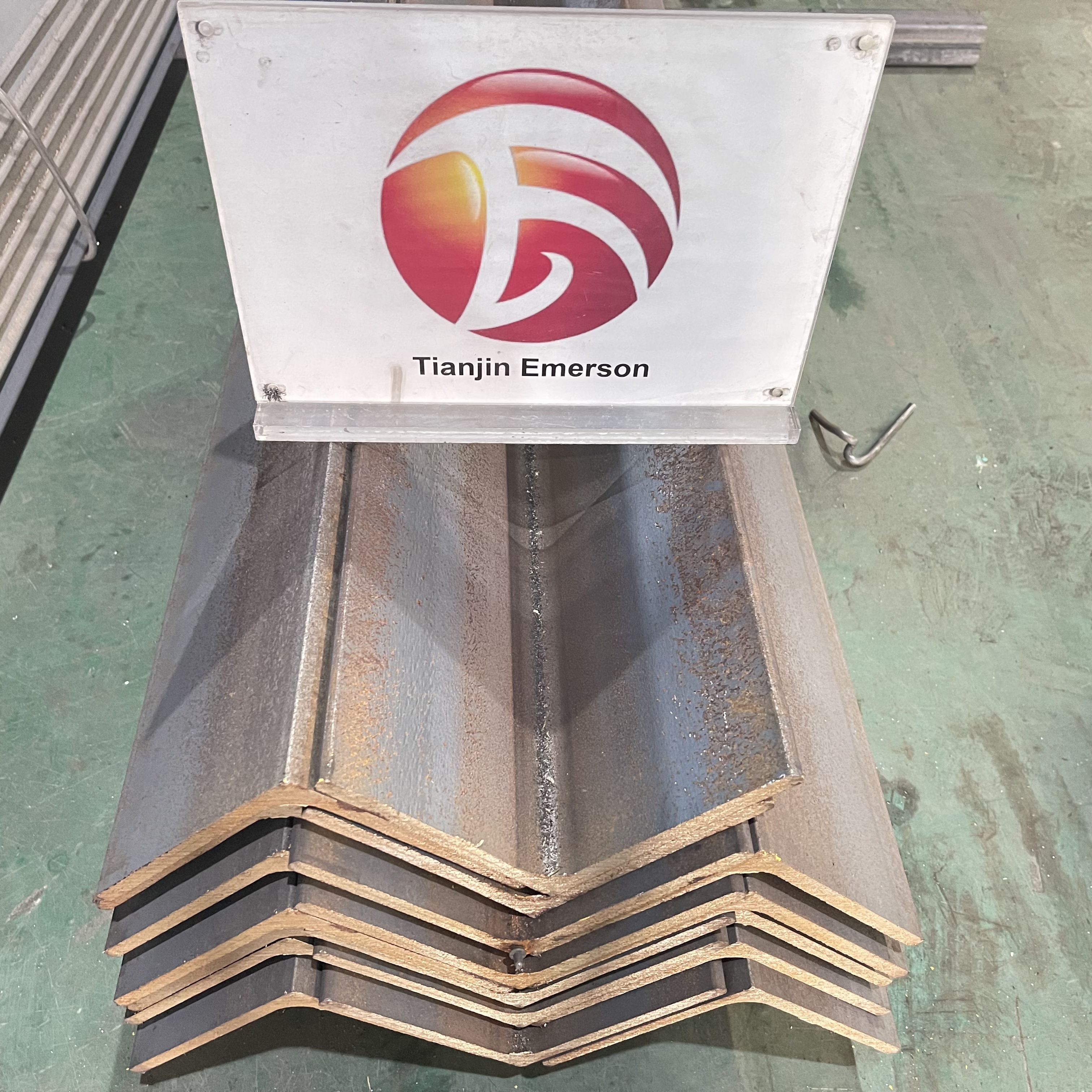

اشکال مختلف بخش فولادی برای عملکردهای ساختاری خاص در ساخت و ساز بهینه شده است. مقاطع H (تیرهای با فلنج عریض) دارای فلنج‌های موازی و شبکه‌های عمیق هستند که آن‌ها را برای استفاده به عنوان تیرهای اصلی، ستون‌ها و در سیستم‌های کف با دهانه بلند که به ظرفیت باربری بالا و پایداری جانبی نیاز دارند، ایده‌آل می‌سازد. تیرهای I (تیرهای استاندارد) دارای فلنج های مخروطی هستند و معمولاً به عنوان ریل جرثقیل، تیرهای اصلی و تیرهای فرعی در پل ها استفاده می شوند. بخش های کانال (کانال های C) به دلیل سطح مقطع باز و سهولت اتصال برای استفاده به عنوان پرلین، مهاربندی و قاب بندی سبک مناسب هستند. فولاد زاویه ای (بخش L شکل) برای مهاربندی اعضا، لنگه ها و تقویت لبه ها استفاده می شود که راه حلی مقرون به صرفه برای سازه های ثانویه ارائه می دهد. مقاطع ساختاری توخالی (لوله‌های مربع و مستطیل) استحکام یکنواختی را در همه جهات ارائه می‌دهند و آنها را برای خرپاها، قاب‌های فضایی و ستون‌ها که در آن سختی پیچشی بالا و ظاهر معماری تمیز مورد نیاز است، ایده‌آل می‌سازد.

انتخاب درجه و سطح مقاومت فولاد مناسب

پروژه های ساختمانی باید گریدهای فولادی را مشخص کنند که استحکام تسلیم، جوش پذیری و چقرمگی شرایط محیط خدمات مورد نظر را برآورده کند. برای قاب های ساختمانی عمومی، ASTM A992 (حداقل مقاومت تسلیم 50 ksi) مشخصات اولیه برای مقاطع فلنج پهن است. جوش پذیری و شکل پذیری عالی آن را برای کاربردهای لرزه ای مناسب می کند. برای سازه های سبک تر یا اجزای غیر بحرانی، ASTM A36 (قدرت تسلیم 36 ksi) یک گزینه مقرون به صرفه ارائه می دهد. هنگامی که به استحکام بالاتری برای کاهش اندازه اعضا یا باز کردن فواصل طولانی‌تر نیاز است، فولاد ASTM A572 درجه 50 یا درجه 60 ممکن است انتخاب شود. برای پل‌ها و سازه‌هایی که در معرض محیط‌های خورنده قرار دارند، گریدهای فولادی مانند ASTM A588 یک لایه محافظ زنگ تشکیل می‌دهند که نیاز به رنگ‌آمیزی را از بین می‌برد. در محیط‌های با دمای پایین، فولاد با چقرمگی ضربه تضمین شده Charpy V-notch (به عنوان مثال، ASTM A709 Grade 50T) باید برای جلوگیری از شکستگی شکننده انتخاب شود.

در نظر گرفتن در دسترس بودن ابعاد و الزامات ساخت

ملاحظات عملی در رابطه با ابعاد پروفیل و قابلیت‌های ساخت بر فرآیند انتخاب تأثیر می‌گذارد. عمق، عرض فلنج و ضخامت شبکه مقاطع استاندارد در جداول مربوطه مشخص شده است (مثلاً استاندارد ASTM A6 برای مقاطع سازه ای). طراحان باید از بین اندازه های موجود انتخاب کنند تا از طولانی شدن زمان و هزینه ها جلوگیری کنند. برای مقاطع کامپوزیتی که نیاز به جوش دارند، اتصال مقاطع با فلنج های مستقیم و موازی (مانند تیرهای H و HSS) آسان تر از آنهایی است که فلنج های مخروطی دارند. جای خالی اتصالات پیچی یا جوشی باید بررسی شود، به ویژه در تقاطع تیر و ستون. هنگامی که حفاظت در برابر خوردگی مورد نیاز است، پروفیل هایی با سطوح مناسب برای رنگ آمیزی یا گالوانیزه گرم باید در اولویت قرار گیرند. برای پروژه‌هایی با هندسه‌های پیچیده یا تحمل‌های ابعادی کم، پروفیل‌های نورد گرم در مقایسه با پروفیل‌های شکل‌دهی سرد، صافی و ثبات ابعادی بالاتری دارند.

حسابداری برای کارایی هزینه و عملکرد چرخه عمر

انتخاب نهایی مقاطع فولادی باید بین هزینه های اولیه مواد و هزینه های ساخت، نصب و نگهداری طولانی مدت تعادل ایجاد کند. اگرچه فولاد با استحکام بالا ممکن است هزینه بیشتری در هر تن داشته باشد، اما وزن کلی و تعداد اجزا را کاهش می دهد و در نتیجه هزینه های حمل و نقل و نصب را کاهش می دهد. استاندارد کردن اندازه بخش ها به تعداد محدود در سراسر پروژه، فرآیند تدارکات را ساده می کند، ضایعات را کاهش می دهد و پیشرفت ساخت و ساز را تسریع می بخشد. برای سازه های در معرض دید که زیبایی شناسی در اولویت هستند، معمولاً با وجود هزینه بالاتر، مقاطع توخالی و تیرهای با فلنج پهن با خطوط تمیز ترجیح داده می شوند. در محیط های خورنده، هزینه اضافی ناشی از هوازدگی فولاد یا مقاطع گالوانیزه معمولاً با کاهش هزینه های نگهداری در کل چرخه عمر سازه توجیه می شود. مشاوره با مهندسان سازه، سازندگان، و تامین کنندگان فولاد در مراحل اولیه طراحی، تضمین می کند که بخش های انتخابی هم برای عملکرد و هم برای بودجه پروژه بهینه شده اند.
