আই-বিম মাত্রা এবং অ্যাপ্লিকেশন: স্ট্রাকচারাল ইঞ্জিনিয়ারিংয়ের জন্য একটি ব্যাপক নির্দেশিকা

আই-বিম ডাইমেনশনাল স্ট্যান্ডার্ডের ভূমিকা

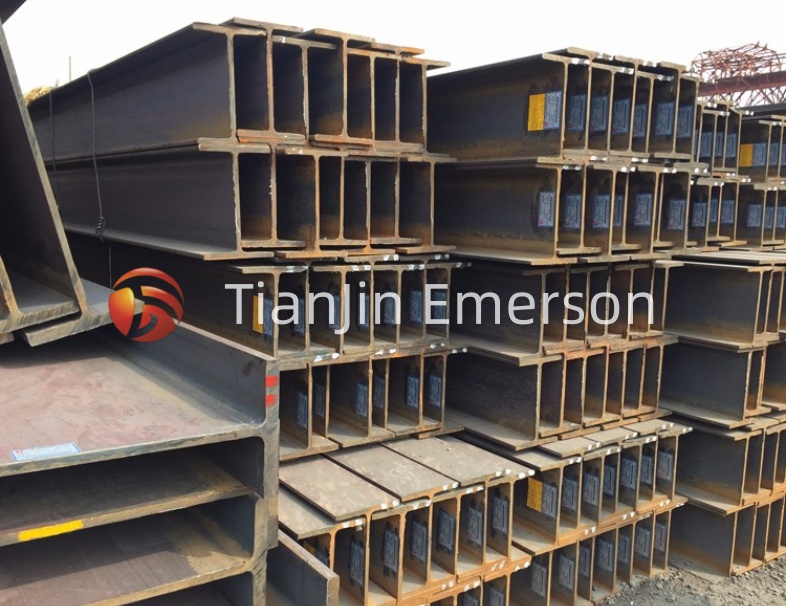

আই-বিম, ইউনিভার্সাল বিম বা ইস্পাত গার্ডার নামেও পরিচিত, হট-রোল্ড স্ট্রাকচারাল ইস্পাত আকারগুলি তাদের স্বতন্ত্র 'I' ক্রস-সেকশন দ্বারা চিহ্নিত করা হয়, একটি উল্লম্ব ওয়েব দ্বারা সংযুক্ত দুটি অনুভূমিক ফ্ল্যাঞ্জের সমন্বয়ে গঠিত। এই জ্যামিতিটি একটি চমৎকার শক্তি-থেকে-ওজন অনুপাত প্রদান করে, যা কাঠামোগত অ্যাপ্লিকেশনগুলিতে নমন এবং শিয়ার লোড প্রতিরোধ করার জন্য I-বিমগুলিকে অত্যন্ত দক্ষ করে তোলে। নির্মাণ এবং প্রকৌশল প্রকল্পে ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য বিভিন্ন আন্তর্জাতিক সিস্টেমে আই-বিমের মাত্রা প্রমিত করা হয়। আমেরিকান সিস্টেমে, আই-বিমগুলিকে 'S' অক্ষর দ্বারা মনোনীত করা হয় যার পরে ইঞ্চিতে নামমাত্র গভীরতা এবং প্রতি ফুট পাউন্ডে ওজন - উদাহরণস্বরূপ, একটি S12×50 একটি রশ্মি নির্দেশ করে যার 12-ইঞ্চি গভীরতার ওজন ফুট প্রতি 50 পাউন্ড। বিম ট্রেড নম্বর নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত আকার এবং শক্তি নির্বাচন করার জন্য একটি সহজ রেফারেন্স প্রদান করে। ইউরোপীয় মান আইপিই (আই-প্রোফাইল ইউরোপীয়) উপাধি ব্যবহার করে, যেখানে সংখ্যাটি মিলিমিটারে প্রকৃত রশ্মির উচ্চতার সাথে মিলে যায়—আইপিই 300 ঠিক 300 মিমি উচ্চ। চীনা মানগুলি মিলিমিটারে h×b×d হিসাবে মাত্রা প্রকাশ করে, যেমন 160 মিমি উচ্চতা, 88 মিমি ফ্ল্যাঞ্জ প্রস্থ এবং 6 মিমি ওয়েব পুরুত্ব সহ একটি মরীচির জন্য '工160×88×6' বা সেন্টিমিটারে উচ্চতা প্রতিনিধিত্বকারী মডেল নম্বর ব্যবহার করে, যেমন 工16# একটি বিমের জন্য 160#।

সাধারণ স্ট্যান্ডার্ড আই-বিমের মাপ এবং মাত্রিক স্পেসিফিকেশন

আই-বিমগুলি প্রমিত আকারের বিস্তৃত পরিসরে পাওয়া যায়, হালকা ফ্রেমিংয়ের জন্য উপযুক্ত ছোট বিভাগ থেকে ভারী শিল্প নির্মাণের জন্য বিশাল আকার পর্যন্ত। আমেরিকান স্ট্যান্ডার্ড আই-বিম (S-শেপ) সাধারণত S3×5.7 (3-ইঞ্চি গভীরতা, 5.7 পাউন্ড/ফুট) থেকে S24×121 (24-ইঞ্চি গভীরতা, 121 পাউন্ড/ফু) এবং আরও বড়। উদাহরণস্বরূপ, একটি S8×15 বিমের গভীরতা 8-ইঞ্চি, ওজন 15 পাউন্ড প্রতি ফুট, যার ফ্ল্যাঞ্জ প্রস্থ 5.00 ইঞ্চি এবং ওয়েব পুরুত্ব 0.25 ইঞ্চি। আমেরিকান আই-বিমের স্ট্যান্ডার্ড দৈর্ঘ্য সাধারণত 20 ফুট, 40 ফুট এবং 60 ফুট। ওয়াইড ফ্ল্যাঞ্জ বিম (W-শেপ), যেগুলির স্ট্যান্ডার্ড I-বিমের তুলনায় প্রশস্ত, সমান্তরাল ফ্ল্যাঞ্জ রয়েছে, একইভাবে মনোনীত করা হয়েছে—W4×13 থেকে W24×28 এবং তার পরেও। প্রশস্ত ফ্ল্যাঞ্জ নকশা বৃহত্তর পার্শ্বীয় স্থিতিশীলতা এবং লোড-ভারবহন ক্ষমতা প্রদান করে। ইউরোপীয় IPE বিমগুলি IPE 80 (80 mm উচ্চতা, 6.0 kg/m) থেকে IPE 600 (600 mm উচ্চতা, 122 kg/m) থেকে IPE 100, 120, 140, 160, 140, 160, 208 পর্যন্ত সর্ববৃহৎ সেকশন সহ মধ্যবর্তী আকার সহ একটি ব্যাপক মেট্রিক আকারের পরিসর অনুসরণ করে। আইপিই বিমের ফ্ল্যাঞ্জ প্রস্থ প্রায় অর্ধেক উচ্চতা, দক্ষ নমন প্রতিরোধ প্রদান করে। মাত্রা এবং সহনশীলতা ইউরোপীয় বিভাগের জন্য EN 10034 এবং আমেরিকান আকারের জন্য ASTM A6/A6M সহ মান দ্বারা নিয়ন্ত্রিত হয়।

আই-বিমের জন্য উপাদানের গ্রেড এবং গুণমানের মান

আই-বিমগুলি নির্দিষ্ট কাঠামোগত প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন ইস্পাত গ্রেড থেকে তৈরি করা হয়। মার্কিন যুক্তরাষ্ট্রে কাঠামোগত ইস্পাত আকারের জন্য সবচেয়ে সাধারণ স্পেসিফিকেশন হল ASTM A992, যা বিল্ডিং ফ্রেমিং, সেতু বা সাধারণ কাঠামোগত উদ্দেশ্যে ব্যবহারের জন্য ঘূর্ণিত আকারগুলিকে কভার করে। অন্যান্য গুরুত্বপূর্ণ মানগুলির মধ্যে রয়েছে কার্বন স্ট্রাকচারাল স্টিলের জন্য ASTM A36, উচ্চ-শক্তির লো-অ্যালয় স্ট্রাকচারাল স্টিলের জন্য ASTM A572, বর্ধিত বায়ুমণ্ডলীয় জারা প্রতিরোধের সাথে আবহাওয়ার ইস্পাত জন্য ASTM A588, এবং সেতু প্রয়োগের জন্য ASTM A709। ইউরোপীয় আই-বিমগুলি সাধারণত S235, S275, এবং S355 প্রতি EN 10025-2 গ্রেডে সরবরাহ করা হয়। চীনা মান সাধারণত হট-রোল্ড আই-বিমের জন্য Q235B এবং Q345B গ্রেডগুলি নির্দিষ্ট করে। উপাদান নির্বাচন লোড প্রয়োজনীয়তা, পরিবেশগত এক্সপোজার, জোড়যোগ্যতা এবং খরচ বিবেচনা করা উচিত। ক্ষয়কারী পরিবেশের জন্য, ওয়েদারিং স্টিল গ্রেড (ASTM A588) কার্বন স্টিলের তুলনায় যথেষ্ট ভাল বায়ুমণ্ডলীয় ক্ষয় প্রতিরোধের অফার করে।

নির্মাণ এবং প্রকৌশল জুড়ে বিভিন্ন অ্যাপ্লিকেশন

আই-বিমগুলি তাদের ব্যতিক্রমী শক্তি এবং বহুমুখীতার কারণে কাঠামোগত অ্যাপ্লিকেশনগুলির একটি বিশাল অ্যারের মৌলিক উপাদান। বিল্ডিং নির্মাণে, তারা আবাসিক, বাণিজ্যিক এবং উঁচু ভবনের জন্য কাঠামো, সমর্থন ট্রাস এবং মেঝে সিস্টেমে প্রাথমিক লোড বহনকারী উপাদান হিসাবে কাজ করে। ইস্পাত আই-বিমের শক্তি এবং অখণ্ডতা কাঠামোগত স্থিতিশীলতা এবং নিরাপত্তা নিশ্চিত করে। সেতু প্রকৌশলে, হাইওয়ে এবং রেলওয়ে সেতু উভয়ের জন্য আই-বিমগুলি প্রধান গার্ডার, ক্রস-বিম এবং শক্তিবৃদ্ধি সদস্য হিসাবে কাজ করে। I-beams এর উচ্চ শক্তি এবং চমৎকার ঢালাই বৈশিষ্ট্য সেতু নির্মাণের জন্য তাদের আদর্শ করে তোলে। শিল্প অ্যাপ্লিকেশনের মধ্যে রয়েছে ক্রেন রেল, প্ল্যাটফর্ম, যন্ত্রপাতি ফ্রেম, এবং ভারী সরঞ্জাম সমর্থন। পরিবহন খাত গাড়ির চ্যাসিস, ট্রেলার ফ্রেম, জাহাজ নির্মাণ এবং কৃষি যানবাহন উৎপাদনে আই-বিম ব্যবহার করে। অবকাঠামো প্রকল্প যেমন পাওয়ার ট্রান্সমিশন টাওয়ার, তেল ড্রিলিং প্ল্যাটফর্ম, টানেল এবং মোটরওয়ে সমর্থন তাদের কাঠামোগত কাঠামোর জন্য আই-বিমের উপর নির্ভর করে। যান্ত্রিক প্রকৌশলে, আই-বিমগুলি ক্রেন এবং অন্যান্য ভারী যন্ত্রপাতিগুলিতে উচ্চ স্থিতিশীলতা প্রদান করে। উপরন্তু, আই-বিমগুলি র্যাক সিস্টেম, গুদাম র্যাক এবং কারখানার সেটিংসে সরঞ্জাম সমর্থনে ব্যবহৃত হয়। ঢালাই বা ঘূর্ণায়মান মাধ্যমে গড়া তাদের ক্ষমতা মান এবং কাস্টম উভয় সমাধানের জন্য অনুমতি দেয়. একটি প্রকল্পের জন্য আই-বিম নির্বাচন করার সময়, প্রকৌশলীদের সর্বোত্তম কর্মক্ষমতা এবং নিরাপত্তা নিশ্চিত করতে লোড-ভারবহন ক্ষমতা, স্প্যান দৈর্ঘ্য, উপাদান বৈশিষ্ট্য এবং খরচ-কার্যকারিতা বিবেচনা করতে হবে।
