Mukautettu ohutlevyjen valmistus: Teräslevyjen laserleikkaus-, taivutus- ja hitsauspalvelut

Johdanto: Integroitu lähestymistapa räätälöityyn ohutlevyn valmistukseen

Räätälöidystä ohutlevytuotannosta on tullut nykyaikaisen teollisen valmistuksen kulmakivi, mikä mahdollistaa litteiden teräslevyjen muuntamisen täsmällisiksi, toiminnallisiksi komponenteiksi, jotka on räätälöity tarkkojen vaatimusten mukaan. Toisin kuin yleiset valmiit osat, räätälöity valmistus alkaa asiakkaan piirustusten, materiaalivaatimusten ja suorituskykykriteerien yksityiskohtaisella teknisellä katsauksella. Prosessi yhdistää kolme ydinteknologiaa – laserleikkauksen, CNC-taivutuksen ja ammattimaisen hitsauksen – saumattomaksi työnkuluksi. Tämä integroitu lähestymistapa varmistaa mittatarkkuuden, rakenteellisen eheyden ja toistettavuuden tuotantoajoilla. Rakennus- ja autoteollisuudesta energia- ja elintarviketeollisuuteen asti räätälöity metallilevyvalmistus toimittaa komponentteja, jotka sopivat täydellisesti, toimivat luotettavasti ja kestävät vaativia palveluympäristöjä. Yhdistämällä useita toimintoja saman katon alle valmistajat lyhentävät läpimenoaikoja, minimoivat käsittelyvirheet ja tarjoavat yhden pisteen vastuun laadusta.

Tarkka laserleikkaus teräslevyille

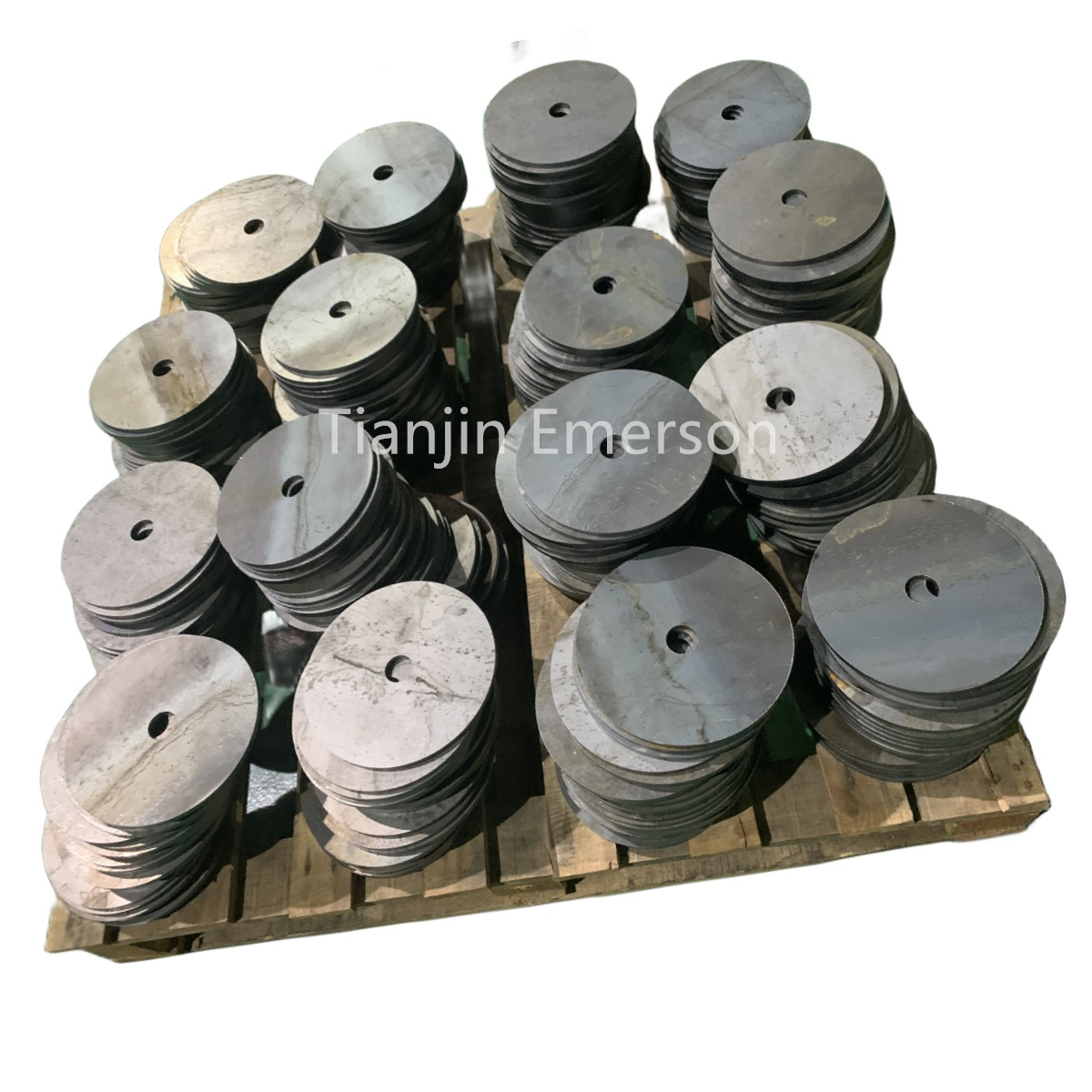

Laserleikkaus on ensimmäinen ja kriittisin vaihe räätälöityjen metallilevyjen valmistuksessa. Tehokkaat kuitulaserjärjestelmät tarjoavat poikkeuksellisen tarkkuuden hiiliteräs-, ruostumaton teräs- ja seosteräslevyjen käsittelyssä. Laserleikkaus tuottaa monimutkaisia ​​profiileja, tiukat toleranssireiät ja monimutkaiset ääriviivat ±0,1 mm:n asemointitarkkuudella ja 0,15 mm:n uurreleveyksillä, jotka olisivat mahdottomia tavanomaisella leikkaus- tai plasmaleikkauksella. Prosessissa käytetään hiiliteräkselle happiapukaasua nopeiden, kuonattomien leikkausten aikaansaamiseksi, kun taas ruostumattomassa teräksessä käytetään typpiapukaasua hapettumattomien reunojen valmistamiseksi hitsausta varten. Minimaalinen lämpövaikutusalue säilyttää materiaalin mekaaniset ominaisuudet ja estää vääristymisen. CNC-pesäohjelmisto optimoi materiaalin käytön, usein yli 90 %, mikä vähentää hukkaa ja alentaa projektin kokonaiskustannuksia. Leikkaatpa ohuita levyjä tai jopa 25 mm paksuja levyjä, laserleikkaus varmistaa, että jokainen aihio on mittatarkka ja valmis muovattavaksi.

CNC-taivutus ja teräslevyjen muotoilu

Laserleikkauksen jälkeen CNC-puristusjarrutaivutus muuttaa litteät aihiot kolmiulotteisiksi komponenteiksi. Tämä vaihe vaatii tarkan takaisinjouston laskennan - teräksen taipumus palata osittain alkuperäiseen muotoonsa taivutuksen jälkeen. Hiiliteräkselle takaisinjousto on tyypillisesti 0,5-2 astetta, kun taas ruostumattomalla teräksellä on suurempi takaisinjousto. CNC-puristinjarrumme käyttävät reaaliaikaista kulman mittausta ja automaattista kruunausta saavuttaakseen taivutuskulmat ±0,5 asteen sisällä, mikä varmistaa osien tasaisen geometrian. V-suulakkeen aukko valitaan materiaalin paksuuden perusteella, yleensä 6-8 kertaa hiiliteräksen paksuus. Vähimmäis taivutussäteitä noudatetaan halkeilun estämiseksi: tyypillisesti 1,0 - 1,5 kertaa paksuus pehmeälle teräkselle ja 1,5 - 2,5 kertaa lujille metalliseoksille. Monitaivutetut osat on ohjelmoitu optimoiduilla sarjoilla työkalujen häiriöiden välttämiseksi. Tuloksena on tarkkoja, toistettavia muotoiltuja komponentteja, kuten koteloita, kannakkeita, alustaa ja rakennetukia.

Ammattimainen hitsaus ja kokoonpano

Hitsaus on liitosprosessi, jossa leikatut ja taivutetut komponentit kootaan valmiiksi rakenteiksi. Hiiliteräslevyjen valmistukseen kaasumetallikaarihitsaus (GMAW/MIG) on suositeltava menetelmä sen korkean saostusnopeuden, syvän tunkeutumisen ja tehokkuuden vuoksi. Ruostumattomasta teräksestä ja kriittisissä sovelluksissa Gas Tungsten Arc Welding (GTAW/TIG) tarjoaa puhtaat, roiskeettomat hitsit, joilla on erinomainen estetiikka ja korroosionkestävyys. Sertifioidut hitsaajat suorittavat kaiken hitsauksen pätevien hitsausohjeiden (WPS) mukaisesti liitoksen eheyden varmistamiseksi. Kiinnikkeet ja puristimet säätelevät vääristymiä, kun taas esilämmitys ja välilämpötilan hallinta estävät halkeilua paksummissa osissa. Hitsauksen jälkeinen tarkastus sisältää silmämääräisen tarkastuksen ja tarvittaessa ainetta rikkomattoman testauksen, kuten väriaineen tunkeutumisen tai ultraäänitarkastuksen. Kootut osat puhdistetaan, purseet poistetaan ja valmistetaan pintakäsittelyä varten.

Materiaalin valinta ja laadunvarmistus

Mukautetun ohutlevytuotannon menestys riippuu oikean materiaalin valinnasta jokaiseen käyttötarkoitukseen. Hiiliteräslevyt (ASTM A36, Q235B, S275JR) tarjoavat lujuutta ja kustannustehokkuutta rakenneosille. Ruostumattomasta teräksestä valmistetut levyt (304, 316) tarjoavat korroosionkestävyyden kemiallisissa, elintarvike- ja meriympäristöissä. Seosteräslevyt (4140, A387) tarjoavat korkean lujuuden ja lämmönkestävyyden paineastioihin ja raskaisiin koneisiin. Laadunvarmistusohjelmamme alkaa saapuvan materiaalin varmentamisesta tehdastestiraporttien (MTR) avulla ja jatkuu prosessin sisäisillä mittatarkastuksilla ja lopputarkastuksella käyttämällä koordinaattimittauskoneita (CMM). Jokainen projekti dokumentoidaan täydellisen jäljitettävyyden varmistamiseksi, mikä varmistaa kansainvälisten standardien, kuten ISO 9001, ASTM ja AWS D1.1, noudattamisen.

Sovellukset eri toimialoilla

Mittatilaustyönä valmistetut teräslevykomponentit palvelevat laajaa valikoimaa toimialoja. Rakentamisessa ne muodostavat rakenteellisia kannakkeita, pohjalevyjä ja liitossolmuja. Teollisuuskoneissa niistä tulee koneen runkoja, suojuksia ja asennuslevyjä. Auto- ja kuljetusalalla käytetään laserleikattua ja taivutettua terästä alustan osissa ja kannakkeissa. Energian ja sähkön tuotanto perustuu hitsattuihin laitteiden kannattimien ja kanavien kokoonpanoihin. Elintarvike- ja lääketeollisuus määrittelee ruostumattomasta teräksestä valmistetut valmisteet hygieniavälineisiin. Myös maatalouskoneet, materiaalinkäsittely ja varastohyllyt ovat riippuvaisia ​​kestävistä, tarkasti valmistetuista teräskomponenteista. Laserleikkauksen, taivutuksen ja hitsauksen monipuolisuus tekee räätälöidyn metallilevyn valmistuksen välttämättömäksi nykyaikaisessa valmistuksessa.

Johtopäätös: yhden lähteen valmistuskumppanisi

Räätälöity ohutlevyvalmistus, jossa yhdistyvät laserleikkaus, CNC-taivutus ja ammattimainen hitsaus, tarjoaa täydellisen ratkaisun teräslevyjen muuntamiseen korkean suorituskyvyn komponenteiksi. Integroimalla nämä prosessit valmistajat saavuttavat erinomaisen tarkkuuden, lyhyemmät läpimenoajat ja tasaisen laadun. Tarvitsetpa yhden prototyypin tai kokonaisia ​​tuotantosarjoja, yhteistyö kokeneen valmistustiimin kanssa varmistaa, että vaatimukset täyttävät tiukat standardit. Materiaalin valinnasta lopputarkastukseen jokainen vaihe on hallinnassa, jotta saadaan kestäviä, luotettavia ja kustannustehokkaita teräslevykomponentteja vaativimpiin sovelluksiisi.
