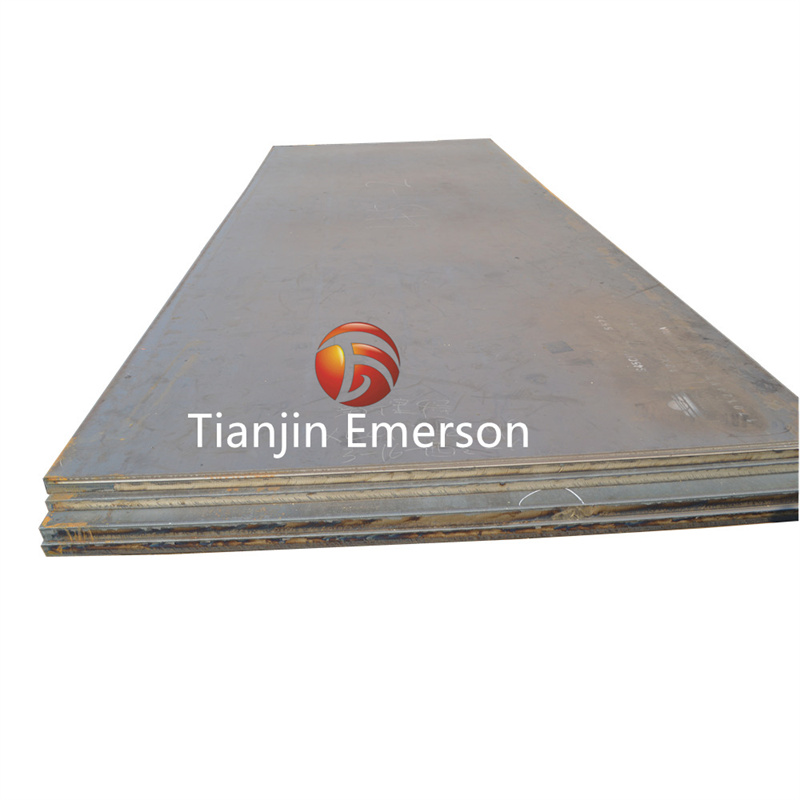

JIS G3106 SM400A SM400B халуун цувисан нүүрстөрөгчийн бүтэцтэй ган хавтан

Бүтээгдэхүүний тодорхойлолт

Гараа тавагны гөлгөр, царцсан хар гадаргуу дээр гүйлгэж, цоорхой, цоорхой, тэгш бус өнхрөх ул мөргүй, халуун өнхрөх дэвшилтэт технологиор хэлбэржүүлсэн нягт, жигд бүтэцтэй болохыг мэдрээрэй. Гангийн тогтмол зузаан ба тэгш байдал (тээрмийн нарийн удирдлагаар хангагдсан) нь угсралтын явцад жигд байх бөгөөд гагнуурыг сулруулж болох цоорхойг багасгадаг. Гагнуурын үед энэ нь гайхалтай хялбар хариу үйлдэл үзүүлдэг: шинэхэн үйлдвэрлэгчдэд ч гэсэн хэврэг цацрахгүй, хагарал үүсгэдэггүй - нүүрстөрөгчийн оновчтой агууламж (≤0.20%), хольцын агууламж багатай. Энэ нь зөвхөн ган биш юм; Энэ нь B2B үйл ажиллагааны найдвартай түнш юм: гүйцэтгэгчид цаг тухайд нь барилгын төслүүдэд найдаж, үйлдвэрлэгчид тоног төхөөрөмжийн тогтвортой хүрээгээрээ түүнд итгэдэг, ложистикийн фирмүүд хадгалах, тээвэрлэх шийдлүүдэд түүний бат бөх чанарыг үнэлдэг. Аюулгүй байдлыг алдагдуулахгүйгээр илүү сайн, хурдан, илүү хэмнэлттэй бүтээн байгуулалтыг бизнесүүдэд туслах хэрэгцээнээс үүдэлтэй инженерийн нарийвчлалын түүхийг хавтан бүр өгүүлдэг.

Бүтээгдэхүүний онцлог, онцлох зүйлс

•


  Гагнуурын үл үзэгдэхүйц гагнуурын чадвар: B2B хэрэглэгчдийн хувьд чухал давуу тал болох SM400A/SM400B-ийн нүүрстөрөгчийн бага эквивалент (CEV ≤ 0.42%), хяналттай химийн найрлага нь гагнуурын бүх стандарт аргуудтай (MIG, TIG, нуман гагнуур) нийцтэй байх боломжийг олгодог. Үйлдвэрлэгчдийн хувьд энэ нь нүүрстөрөгчийн агууламж өндөртэй гантай харьцуулахад үйлдвэрлэлийн циклийг 20-30%-иар илүү хурдан болгож, хөдөлмөрийн зардлыг бууруулж, сүвэрхэг, хүйтэн ан цав зэрэг гагнуурын согогийг багасгадаг. Та том бүтцийн дам нуруу эсвэл жижиг тоног төхөөрөмжийн хаалт гагнахаас үл хамааран ган нь JIS-ийн гагнуурын стандартад нийцсэн бат бөх, нэгэн төрлийн холбоос үүсгэдэг бөгөөд энэ нь өндөр өртөгтэй дахин боловсруулалт хийх, чанарын хяналт шалгалт хийх шаардлагагүй болно.




• Багц хоорондын тогтвортой бүтцийн гүйцэтгэл: Багц хоорондын хүч чадал, уян хатан чанараараа ялгаатай ерөнхий нүүрстөрөгчийн гангаас ялгаатай нь манай SM400 цуврал нь жигд механик шинж чанарыг хангахын тулд чанарын нарийн хяналтанд байдаг. Хавтан бүр хамгийн багадаа 235 МПа уналтын бат бэх, 400-510 МПа суналтын бат бэхийг ≥21% сунгах чадвартай бөгөөд даацын хэрэглээнд шаардлагатай бүтцийн тогтвортой байдлыг хангана. Томоохон төслүүдийг (жишээ нь, өндөр барилга, агуулахын цогцолбор) удирдаж буй B2B үйлчлүүлэгчдийн хувьд энэ тогтвортой байдал нь дизайны үр дүнг урьдчилан таамаглах, материалын хаягдлыг бууруулах (салбарын дундаж 5-8% -аас ≤3%), бүтцийн аюулгүй байдлын дүрмийг дагаж мөрдөх гэсэн үг юм.




• Олон талт хэрэглээнд зориулсан дээд зэргийн хэлбэржилт: Халуун цувих процесс нь SM400A/SM400B-д маш сайн уян хатан чанарыг өгч, хагарал, хэв гажилтгүйгээр нугалах, цоолох, зүсэх, нарийн төвөгтэй хэлбэрт оруулах боломжийг олгодог. Энэхүү олон талт байдал нь төслийн янз бүрийн үе шатанд олон материалын хэрэгцээг арилгадаг - нэг ган хавтанг дам нуруу, багана, хаалт, хавтан болгон хийж болно. Жишээлбэл, тавилга үйлдвэрлэгч ижил SM400B хавтанг ширээний хүрээ (муруй хэлбэртэй) болон хадгалах тавиур (угсрах зориулалттай цоолбор) зэрэгт ашиглаж, нийлүүлэлтийн сүлжээг оновчтой болгож, худалдан авалтын зардлыг бууруулах боломжтой.




• Чанар ба боломжийн өртөг хэмнэлттэй тэнцвэр: Нүүрстөрөгчийн бүтцийн гангийн хувьд SM400A/SM400B нь төсөвт ээлтэй зөөлөн ган (жишээ нь, Q235) болон өндөр өртөгтэй хайлштай гангийн хоорондох хамгийн тохиромжтой дунд хэсгийг санал болгодог. Энэ нь стандарт зөөлөн гангаас 15-20%-иар илүү бат бөх чанарыг хангаж, ижил үнээр барьж, B2B үйлчлүүлэгчдэд бүтцийн бүрэн бүтэн байдлыг алдагдуулахгүйгээр материалын зардлыг оновчтой болгох боломжийг олгодог. Томоохон худалдан авагчдын хувьд (жишээлбэл, барилгын пүүсүүд, тоног төхөөрөмж үйлдвэрлэгчид) энэхүү хэмнэлт нь JIS G3106 стандартыг дагаж мөрдөхийг алдагдуулахгүйгээр том хэмжээний захиалгад ихээхэн хэмнэлт өгдөг.




• Агаар мандлын зэврэлтэнд тэсвэртэй: Халуун цувисан ислийн хальс (хар масштабтай) нь хадгалах болон гадаа ашиглах явцад гадаргуугийн зэвээс хамгаалах байгалийн хаалт болж, чийглэг эсвэл сэрүүн орчинд бүрхүүлгүй зөөлөн гангаас илүү сайн ажилладаг. Үндсэн будаг эсвэл цайрдсан (заавал тохируулгатай) ган нь урт хугацааны үйлчилгээтэй бөгөөд гаднах байгууламж (жишээ нь, гүүр, агуулахын талбай) эсвэл элементийн нөлөөлөлд өртсөн тоног төхөөрөмжийн засвар үйлчилгээний зардлыг багасгахыг эрмэлздэг B2B үйлчлүүлэгчдэд нэн чухал юм.

Бид усан онгоцны бүх төрлийн ган хавтанг янз бүрийн хэмжээтэй, нимгэн зузаанаас зузаан хүнд зузаантай, хэмжээгээр нь зүсэж, уртаар нь зүсэж, янз бүрийн төрлийн хуудас металл үйлдвэрлэх, JIS G3106 SM400A SM400B халуун цувисан нүүрстөрөгчийн бүтцийн ган хавтан, нүүрстөрөгчийн ган хавтан, бүтцийн ган хавтан, нүүрстөрөгчийн бүтцийн ган хавтан, JIS G3 ган хавтан, JIS G3A0 SM400B нүүрстөрөгчийн ган хавтан, SM400A бүтцийн ган хавтан, SM400B бүтцийн ган хавтан, SM400A SM400B халуун цувисан ган хавтан, SM400A SM400B нүүрстөрөгчийн бүтэцтэй ган хавтан.

Металл хуудас үйлдвэрлэх үйлчилгээ:

Хэмжээний дагуу зүссэн ган хавтан: 1 ширхэг захиалга авч болно.

Ган хавтан лазер хайчлах: 80мм хүртэл зузаантай, бүх зураг, хүссэн хэмжээгээр зүсэж болно.

Ган хавтанг дөл зүсэх: 400 мм хүртэл зузаантай зүсэх боломжтой.

Ган хавтан Watejet Cutting: 200 мм хүртэл зузаантай зүсэх боломжтой

Ган хуудас гулзайлгах: Бүх хэлбэрийг нугалах.

Ган хавтан Гагнуур: Захиалгат гагнуур.

CNC боловсруулах: Өөрчлөн тохируулсан CNC боловсруулах.

Нүүрстөрөгчийн бүтцийн ган хавтангийн зэрэглэл, материал, хэмжээсийг нийлүүлж болно.

АНГИЛАЛ	СТАНДАРТ	ЗЭРЭГ, МАТЕРИАЛ	ТЕХНИКИЙН ӨМЧ НЬ БАТАЛГАА ЗУГААН БАЙНА	UT ТУРШИЛТЫН Зузаан	ХИМИЙН БҮРДЭЛИЙГ БАТАЛГАА ЗУГААН	ХҮРГЭЛТИЙН НӨХЦӨЛ
НҮҮРСТЭЙ БҮТЭЦИЙН ГАН ХАВТАН	GB/T700	Q195, Q215, Q235A, Q235B, Q235C Q235D, Q275A, Q275B Q275C, Q275D	10~600	10~500	10~750	AR, CR, TMCP, Н
	EN10025	S235JR, S235J0, S235J2, S235J2G3 S235J2G4, S275JR, S275J0, S275J2 S275J2G3, S275J2G4, S275N, S275NL	10~600	10~500	10~750	AR, CR, TMCP, Н
	DIN17100	St37-2, St37-3	10~600	10~500	10~750	AR, CR, TMCP, Н
	ASTM A36	A36, A36M	10~600	10~500	10~750	AR, CR, TMCP, Н
	ASTM A283	A283A、A283B、A283C、A283D	10~600	10~500	10~750	AR, CR, TMCP, Н
	JIS G3101	SS330, SS400	10~600	10~500	10~750	AR, CR, TMCP, Н
	JIS G3106	SM400A, SM400B	10~600	10~500	10~750	AR, CR, TMCP, Н
Үйлдвэрлэлийн хэмжээ: Зузаан: 10мм-750мм, өргөн 1500мм-3700мм, урт 3000мм-18000мм, энэ хэмжээсээс илүү тусгай хэмжээг захиалгаар үйлдвэрлэж болно. Хүргэлтийн нөхцөл: Ган хавтангийн техникийн шинж чанарыг баталгаажуулахдаа ган хавтанг халуун цувисан, хяналттай цувисан, хэвийн болгосон, зөөлрүүлсэн, зөөлрүүлсэн, хэвийн болгосон, хатууруулсан, Q+T эдгээр хүргэх нөхцөлд хүргэж болно. Материалын жагсаалтад ороогүй зэрэглэлийн хувьд үйлдвэрлэлийн эсэхийг шалгахын тулд техникийн хэлтэст илгээж болно.

JIS G3106 нь гүүр, усан онгоц, тээврийн хэрэгсэл, газрын тос хадгалах сав, хөлөг онгоц зэрэг гагнуурын байгууламжид ашиглах өндөр гагнуурын халуун цувисан ганд тавигдах шаардлагыг тодорхойлдог.

JIS G3106 SM400A SM400B химийн найрлага, техникийн шинж чанар нь дараах байдалтай байна .

Стандарт	C% хамгийн их	Si max	Mn хамгийн их	P макс	S макс	суналтын бат бэх (МПа)	гарцын хүч (МПа)	Сунгалт%
SM400A	0.23	0.35	0.6-1.4	0.035	0.035	400-510	≥245	≥18
SM400B	0.2	0.35	0.6-1.4	0.035	0.035	400-510	≥245	≥18

хэрэглээний талбарууд нь дараах байдалтай байна JIS G3106 стандартын .

• Гүүрний барилга : JIS G3106-д заасан ганг гүүр барихад, ялангуяа гагнуур хийх шаардлагатай бүтцийн хэсгүүдэд өргөн ашигладаг.

• Усан онгоцны үйлдвэрлэл : Энэхүү стандартад заасан ган нь хөлөг онгоцны гагнасан хэсгүүд болон холбогдох байгууламжуудыг багтаасан хөлөг онгоцны үйлдвэрлэлд тохиромжтой.

• Тээврийн хэрэгслийн үйлдвэрлэл: Тээврийн хэрэгслийн үйлдвэрлэл, түүний дотор хөдлөх бүрэлдэхүүний хувьд JIS G3106 ганг тээврийн хэрэгслийн бүтцийн эд анги үйлдвэрлэхэд ашигладаг.

• Нефть хадгалах сав ба савнууд: Газрын тос хадгалах сав, сав үйлдвэрлэхэд ашигладаг эдгээр бүтэц нь ихэвчлэн гагнуурын сайн шинж чанарыг шаарддаг.

• Механик эд анги: Машин үйлдвэрлэлийн салбарт JIS G3106 ган нь хөдөлгөөнт гар, тогоруу зэрэг гагнуур шаардлагатай механик эд ангиудыг үйлдвэрлэхэд ашиглаж болно.

• Гагнасан бүтэц: JIS G3106 нь гангийн гагнуурын шинж чанарт онцгой анхаарал хандуулдаг тул гагнасан угсралт шаардлагатай бүх бүтцэд хамаарна.

• Халуун цувисан ган: Энэ стандарт нь дээр дурдсан гагнасан байгууламжид хэрэглэгддэг халуун цувисан ганд тавигдах шаардлагыг тодорхойлдог.

• Өндөр гагнах боломжтой халуун шахмал профиль: JIS G3106:2020 нь гагнуур сайтай халуун шахмал профайлд тавигдах шаардлагыг мөн багтаасан болно.

Түгээмэл асуултууд:

Асуулт: SM400A-г SM400B-ийг орлуулах боломжтой юу?

Х: Ерөнхийдөө энгийн барилгын хүрээ, даацын бус эд анги зэрэг стандарт бүтцэд ашиглаж болно.

А: Зузаан хүрээ ба хэмжээст үзүүлэлтүүд юу вэ?

Х: Стандарт зузаан: 6мм-ээс 200мм (SM400A/B зэрэглэл нь 200мм хүрч болно)

Нийтлэг үзүүлэлтүүд: 6-100мм (илүү их нөөц боломжтой), 100-200мм (захиалгаар гулсуулах шаардлагатай)

Хавтангийн өргөн: 1500-2020мм

Хавтангийн урт: 3000-27000мм

А: Та зүсэх, гүн боловсруулах үйлчилгээг санал болгодог уу?

Х: Боловсруулах үйлчилгээ боломжтой: хөндлөн огтлох, зүсэх, тэгшлэх, лазер/плазмаар зүсэх.

Үл эвдэх сорилтын үйлчилгээ: Нэгдүгээр, хоёрдугаар, гуравдугаар түвшний хяналт шалгалтыг хийх боломжтой (JB/T4730 эсвэл JIS стандартын дагуу).
