Klassificering og dimensioner af kanalstålmaterialer

Definition og kerneegenskaber for kanalstål

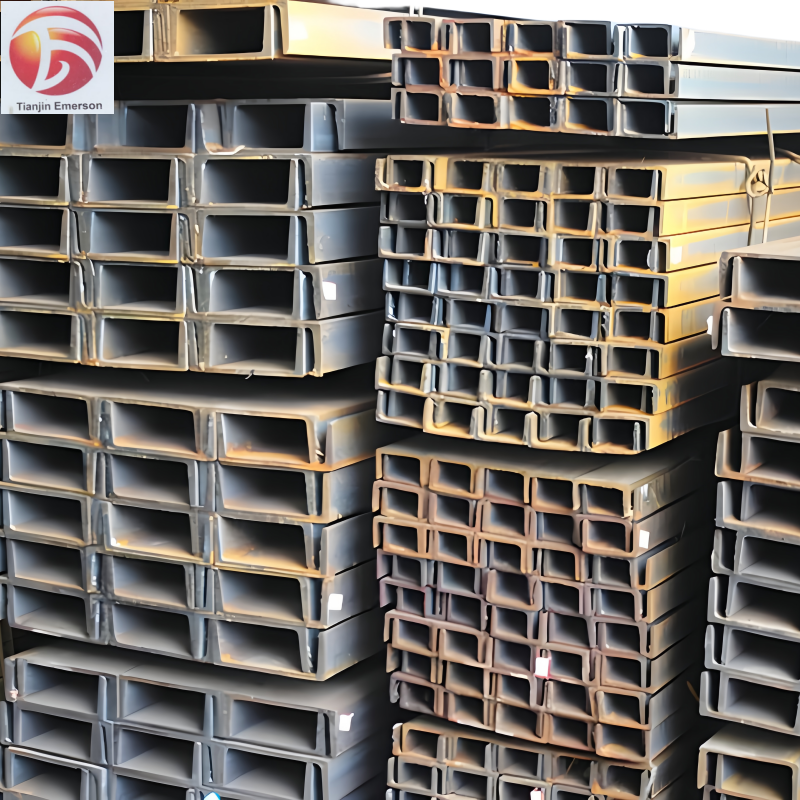

Kanalstål, også kendt som U-kanal eller C-kanal, er en lang strimmel stål med et U-formet eller C-formet tværsnit, klassificeret som et stålprodukt med komplekst snit. Dens karakteristiske geometri består af et lodret væv med to vandrette flanger, der rager ud fra samme side, hvilket skaber en truglignende profil. Dette tværsnitsdesign giver et fremragende styrke-til-vægt-forhold, hvilket gør kanalstål til et foretrukket materiale inden for konstruktion, maskinteknik og køretøjsfremstilling. Den åbne kanalform har også en flad bagside på banen, som letter let boltning eller svejsning mod andre strukturelle elementer. Kanalstål fremstilles primært ved varmvalsning, med råmaterialeblokke bestående af kulstofstrukturstål med kulstofindhold på ikke over 0,25 % eller lavlegerede stålblokke. Materialet skal besidde gode svejse-, nitnings- og omfattende mekaniske egenskaber for at opfylde kravene til strukturelle applikationer.

Klassificering af kanalstål efter produktionsmetode og profiltype

Kanalstål kan klassificeres i to hovedkategorier baseret på fremstillingsprocessen: varmvalsede kanaler og koldformede kanaler. Varmvalsede kanaler fremstilles ved at opvarme stålstykker til høje temperaturer og føre dem gennem valseværker for at opnå det ønskede U-formede tværsnit. Koldformede kanaler fremstilles ved at bøje flade stålstrimler ved stuetemperatur gennem en række formevalser, og de kan yderligere opdeles i ligesidede kanaler, ulige sidekanaler, indvendige spiralkanaler og udvendige spiralkanaler. Inden for den varmvalsede kategori er kanaler yderligere klassificeret efter flangegeometri. American Standard C-kanaler har tilspidsede indvendige flangeoverflader med en hældning på cirka 16,67 % (2-i-12), mens MC-kanaler (Discellaneous Channels) har bredere eller dybere flanger, der falder uden for standard C-seriens proportioner. Europæiske kanaler omfatter UPN-profiler med tilspidsede flanger og UPE-profiler med parallelle flanger. Kinesiske standarder klassificerer kanaler som almindelige kanaler og lyskanaler (betegnet med 'Y'), med specificerede indre bueradier for benkanter.

Amerikanske standard kanalstørrelser: C-sektioner og MC-sektioner

Under det amerikanske standardsystem (ASTM A6/AISC) er strukturelle kanaler betegnet med bogstavet 'C' (for standardkanaler) eller 'MC' (for diverse kanaler), efterfulgt af den nominelle dybde i tommer og vægten pr. fod i pounds. For eksempel angiver C8×11,5 en kanal med en nominel dybde på 8 tommer, der vejer 11,5 pund pr. fod. C-kanaler produceres i dybder fra 3 til 15 tommer. Almindelige C-kanalstørrelser omfatter C3×4,1 (3,00 tommer dyb, 1,410 tommer flangebredde, 0,170 tommer banetykkelse) til C15×50 (15 tommer dyb, 3,716 tommer flangebredde, 0,716 tommer banetykkelse). MC-kanaler tilbyder bredere flangemuligheder til større strukturelle krav; almindelige størrelser spænder fra MC6×12 til MC18×58. Til metriske applikationer er C-kanal dimensioner også tilgængelige i millimeterbetegnelser. For eksempel har C75×6 en dybde på 76 mm, flangebredde på 35 mm og vejer 5,9 kg/m; C150×12 har en dybde på 152 mm, flangebredde på 51 mm og vejer 12,2 kg/m; og C380×74 har en dybde på 381 mm, flangebredde på 95 mm og vejer 74 kg/m.

Europæiske standardkanalstørrelser: UPN- og UPE-profiler

Europæiske standarder (EN 10279 og EN 10365) definerer to primære kanalprofiler: UPN (koniske flangekanaler) og UPE (parallelle flangekanaler). UPN-kanaler har et U-formet tværsnit med tilspidsede indvendige flanger og let udadgående flangespidser, der fordeler materialet effektivt for at balancere vægt mod strukturel ydeevne. Størrelsesområdet for UPN-kanaler strækker sig fra UPN 50 til UPN 400, hvor tallet angiver den nominelle dybde i millimeter. Banens tykkelse for UPN-profiler varierer typisk fra 6 til 8,5 mm. UPE-kanaler deler det samme U-formede tværsnit, men har parallelle flanger, som forenkler boltede og svejsede forbindelser og reducerer monteringstiden på stedet. UPE-profiler spænder fra UPE 80 til UPE 400, med vævtykkelser på 4,5 til 5,2 mm. Den tilspidsede flangegeometri af UPN-kanaler giver en slank profil, der er velegnet til arkitektonisk eksponeret stålværk, mens de flade flanger af UPE-kanaler gør dem ideelle til applikationer, der kræver præcis tilpasning og adskillige bjælke-til-kanal forbindelser.

Kinesisk standard kanalstørrelser: GB/T 707 specifikationer

Under den kinesiske nationale standard GB/T 707 er kanalstål angivet med modelnumre, der repræsenterer den nominelle højde i centimeter. For eksempel har en '5#' kanal en nominel højde på 50 mm, med tilsvarende flangebredde og vævstykkelse specificeret i standarden. Størrelsesområdet dækker modeller fra 5# til 40#, med almindelige dimensioner, herunder: 5# (50 mm højde, 37 mm flangebredde, 4,5 mm banetykkelse), 6,3# (63 mm højde, 40 mm flangebredde, 4,8 mm banetykkelse), 8# (80 mm højde, 43 mm flange tykkelse, 02 mm tykkelse, 02 mm tykkelse), # 02 mm højde, 73 mm flangebredde, 7 mm banetykkelse). Inden for den samme højdebetegnelse er der typisk flere varianter, der er kendetegnet ved bogstaver som 'a' og 'b', der repræsenterer forskellige flangebredder og vævstykkelser. Den japanske industristandard JIS G3192 specificerer SHF-seriens kanaler, hvor SHF100 har en højde på 100 mm, flangebredde på 50 mm og vævstykkelse på 5 mm. Kinesiske kanaler er prioriteret for omkostningseffektivitet i infrastrukturapplikationer, mens JIS-kanaler er optimeret til seismisk modstand. GB standardkanaler fås i længder, der typisk spænder fra 6 til 12 meter.

Materialekvaliteter og kvalitetsstandarder

Kanalstål er fremstillet af forskellige materialekvaliteter afhængigt af de regionale standarder og anvendelseskrav. I henhold til ASTM-standarder er ASTM A36 den mest almindeligt specificerede kvalitet for strukturelle kulstofstålkanaler, der tilbyder et minimum flydegrænse på 36 ksi (250 MPa) og trækstyrke på 58–80 ksi (400–550 MPa), med et maksimalt kulstofindhold på cirka 0,26 %. For højere styrkekrav er ASTM A572-50 (50 ksi udbytte) et almindeligt alternativ. Andre tilgængelige kvaliteter inkluderer ASTM A529-50, A529-55 og A992. Under europæiske standarder omfatter almindelige kvaliteter S235JR, S275JR og S355JR . Kinesiske standarder specificerer kvaliteter som Q235, Q235B og Q345B . Japanske og andre internationale standarder omfatter SS400- og SM400-seriens kvaliteter. Til anvendelser i rustfrit stål er kanalsektioner tilgængelige i kvaliteterne 201, 304, 316 og 316L. Valget af materialekvalitet afhænger af den nødvendige flydespænding, miljøeksponering, svejsbarhed og omkostningsovervejelser for hver specifik anvendelse.
