Comment atteindre une haute précision dans les processus de fabrication de tôlerie

La précision dans la fabrication de tôles définit le succès de vos projets, en particulier lorsque vous visez une haute précision dans des domaines exigeants comme la fabrication aérospatiale, médicale et automobile. Vous obtenez une meilleure qualité, des tolérances plus strictes et une plus grande précision en vous concentrant sur la conception, la sélection des matériaux, l'équipement de pointe et la main-d'œuvre qualifiée. Ces facteurs contribuent à réduire les déchets et les coûts de production tout en prenant en charge des pièces complexes et personnalisées. La sélection du fabricant approprié et l’adoption de l’art et de la science de la fabrication de tôle de précision garantissent des résultats cohérents et des performances fiables.

Importance de la précision dans la fabrication de tôles

Avantages de la haute précision

On ne peut pas surestimer l'importance de la précision dans la fabrication de la tôle. Lorsque vous vous concentrez sur la précision, vous vous assurez que chaque pièce s'adapte et fonctionne comme prévu. Cette attention aux détails conduit à des articles de haute qualité qui répondent aux normes strictes de l’industrie. Voici quelques avantages clés que vous tirez de la haute précision :

• Vous améliorez la durabilité structurelle en évitant les faiblesses causées par des composants mal alignés ou mal coupés.

• Vous améliorez la fonctionnalité car les pièces s'ajustent et fonctionnent correctement, ce qui vous aide à éviter les dysfonctionnements.

• Vous conservez une apparence propre et professionnelle avec des finitions lisses et des lignes nettes.

• Vous réduisez le gaspillage de matériaux et les retouches, ce qui permet d'économiser de l'argent et de soutenir les objectifs de développement durable.

• Vous répondez aux exigences de sécurité et réglementaires, réduisant ainsi les risques d’accidents.

Des études de cas montrent que la fabrication de tôles de précision peut réduire les délais de livraison, réduire les erreurs et renforcer la confiance des clients. Par exemple, des équipements avancés et des processus intégrés vous permettent de livrer des milliers de pièces de précision de manière rapide et fiable. Cette approche améliore non seulement le cycle de vie des produits, mais augmente également la satisfaction des clients.

Vous constatez également des améliorations mesurables de la qualité. Un contrôle qualité standardisé et des technologies de découpe avancées peuvent réduire le gaspillage de matériaux jusqu'à 30 %. Ces méthodes vous aident à obtenir une meilleure précision dimensionnelle et une meilleure qualité de surface, ce qui favorise une production efficace et une intégration avec des systèmes automatisés.

Astuce : La définition de tolérances précises et l'utilisation d'outils d'inspection robustes tels que des machines à mesurer tridimensionnelles (MMT) peuvent réduire les reprises et améliorer les taux de rendement au premier passage.

Défis courants en matière de précision

Même avec les meilleures intentions, vous êtes confronté à plusieurs défis pour atteindre une haute précision. Comprendre ces obstacles vous aide à mieux planifier et à maintenir la qualité tout au long de votre processus de fabrication de tôle.

1. Précision de la machine et de l'outil : de petites modifications dans les paramètres de la machine ou l'usure des outils peuvent affecter les dimensions et les tolérances de pliage.

2. Expertise de l'opérateur : les opérateurs qualifiés doivent contrôler la force et la vitesse, en effectuant des ajustements constants pour maintenir la précision.

3. Cohérence du matériau : Les variations d’épaisseur de la feuille ou les contraintes internes peuvent entraîner des incohérences dimensionnelles.

4. Déformations de surface : le pliage et le formage peuvent créer des renflements ou des irrégularités, en particulier à proximité des coudes et des trous.

5. Difficultés de mesure : les surfaces irrégulières et les problèmes d’alignement rendent difficile l’obtention de mesures cohérentes.

6. Erreurs cumulatives : plusieurs courbures ou caractéristiques peuvent entraîner des écarts dimensionnels importants.

7. Caractéristiques spéciales : L'ajout de nervures, de persiennes, de pattes ou d'encoches augmente la complexité et le risque de mauvais alignement.

8. Accessoires de soudage : bien que les accessoires facilitent l'alignement, une utilisation excessive peut provoquer une déformation, la précision initiale reste donc cruciale.

Vous devez relever ces défis avec une planification minutieuse, une main-d’œuvre qualifiée et un contrôle qualité avancé pour obtenir les meilleurs résultats en matière de fabrication de tôlerie de précision.

Conception et planification pour la précision

Optimisation de la conception et DFM

Vous posez les bases d'une haute précision dans la fabrication de tôles pendant la phase de conception. L'optimisation de la conception utilise des simulations informatiques avancées, telles que l'analyse par éléments finis et la simulation multiphysique, pour tester vos idées avant de couper un métal. Ces outils vous permettent de vérifier le stress, la fatigue et le transfert de chaleur. Vous pouvez améliorer la résistance et la durabilité tout en réduisant les déchets et en accélérant la production.

Lorsque vous appliquez la conception pour la fabricabilité (DFM), vous faites des choix qui simplifient le processus et améliorent la précision. Par exemple, vous devriez :

• Utilisez des outils fiables comme des presses plieuses et des poinçons pour rationaliser la production.

• Appliquez des tolérances strictes uniquement aux fonctionnalités critiques pour éviter une complexité inutile.

• Standardisez les angles et les rayons de courbure pour réduire les erreurs.

• Sélectionnez la jauge de tôle adaptée à votre application.

• Placez les trous à au moins un diamètre des coudes pour éviter toute déformation.

• Marquez clairement les caractéristiques asymétriques pour éviter les erreurs lors du pliage.

DFM vous encourage également à spécifier les exigences matérielles et à optimiser l'utilisation du matériel. En considérant des tailles de feuilles standard et des épaisseurs constantes, vous améliorez l’imbrication et réduisez la variabilité. Ces stratégies vous aident à obtenir une meilleure précision et moins de défauts.

Astuce : Une collaboration précoce entre les équipes de conception et de fabrication entraîne moins de révisions et des pièces de meilleure qualité.

Outils CAO, FAO et IAO

Vous comptez sur des logiciels avancés pour donner vie à vos conceptions avec précision et exactitude. Les outils de CAO vous permettent de créer des modèles 3D détaillés, ce qui facilite la détection des problèmes avant la production. Vous pouvez visualiser chaque fonctionnalité et garantir que les modifications sont automatiquement mises à jour dans tous les dessins. Cela réduit les erreurs et maintient votre projet sur la bonne voie.

Le logiciel de FAO convertit vos conceptions en instructions machine, optimisant ainsi les parcours d'outils et automatisant les processus. Cela réduit les erreurs humaines et garantit des résultats cohérents, en particulier lors de l'utilisation d'équipements CNC. Les outils CAE vous permettent de simuler les opérations de formage et de pliage, afin que vous puissiez prévoir et résoudre les problèmes avant qu'ils ne surviennent.

Les logiciels modernes, tels que RADAN et TRUMPF MetaCAM, offrent des fonctionnalités telles que la programmation hors ligne des presses plieuses et la simulation 3D. Ces outils vous aident à optimiser le pliage et la découpe, à éviter les collisions et à maximiser l'utilisation des matériaux. En intégrant la CAO, la FAO et l'IAO, vous minimisez les essais et erreurs, réduisez les délais de livraison et obtenez la haute précision requise pour les applications exigeantes.

Sélection et préparation des matériaux

Choisir des matériaux cohérents

Vous préparez le terrain pour la précision en choisissant les bons matériaux. Une sélection précise des matériaux garantit que chaque pièce que vous fabriquez répond à des exigences strictes en matière de résistance, de flexibilité et de finition de surface. Lorsque vous sélectionnez des matériaux aux propriétés cohérentes, vous bénéficiez de plusieurs avantages :

• Vous réduisez l’usure des outils et maintenez un contrôle strict des tolérances.

• Vous obtenez une finition de surface plus lisse et un comportement de flexion prévisible.

• Vous minimisez les reprises et améliorez la répétabilité de vos processus.

• Vous alignez le choix des matériaux sur les besoins de fabricabilité et de précision en collaborant dès le début avec les ingénieurs de conception et les spécialistes des matériaux.

Même de petites différences dans la composition ou la dureté du matériau peuvent modifier la façon dont une feuille réagit à la découpe, au formage ou au soudage. Par exemple, l’acier laminé à froid offre une meilleure consistance et est préféré pour le pliage de précision, tandis que les aciers au carbone laminés à chaud présentent une plus grande variabilité. Vous devez également prendre en compte les tolérances d’épaisseur des matériaux et les écarts inhérents pour maintenir l’intégrité des pièces.

Conseil : Comprendre et prendre en compte la tolérance des matériaux vous aide à obtenir une qualité et des performances fonctionnelles constantes dans la fabrication de tôlerie.

Pour garantir une haute précision, suivez ces étapes pour une sélection précise des matériaux :

1. Comprenez les propriétés de l'alliage nécessaires à votre application, telles que la résistance et la résistance à la corrosion.

2. Envisagez des traitements thermiques comme le recuit ou la trempe pour améliorer la stabilité dimensionnelle.

3. Testez les matériaux avant la fabrication à l’aide d’essais de dureté et de traction.

4. Vérifiez les dimensions pendant la fabrication avec des pieds à coulisse ou des machines à mesurer tridimensionnelles (MMT).

5. Conservez des enregistrements détaillés des inspections et des résultats des tests pour la traçabilité.

Manutention et préparation des matériaux

Une manipulation et une préparation appropriées des matériaux jouent un rôle essentiel dans l’obtention de la précision. Vous devez couper et façonner des tôles brutes en utilisant des méthodes précises comme découpe laser, jet d'eau ou plasma . Lorsque vous formez et pliez des pièces, utilisez des équipements tels que des presses plieuses et des machines à rouler pour créer des formes précises.

• Nettoyez toujours le métal pour éliminer les débris et garantir une finition de surface uniforme.

• Manipulez les feuilles avec précaution pendant le chargement et le déchargement pour éviter tout pliage ou dommage accidentel.

• Préparez-vous au soudage en alignant et en nettoyant les pièces pour des soudures solides et lisses.

Une finition de surface constante réduit les variations des forces de flexion et favorise des résultats uniformes. Une manipulation et une préparation minutieuses vous aident à éviter les erreurs et à maintenir les normes élevées requises pour une sélection précise des matériaux. Lorsque vous prêtez attention à ces détails, vous posez les bases d’une fabrication fiable et précise.

Remarque : La formation de formes complexes à partir de feuilles plates nécessite une manipulation méticuleuse et une attention aux détails. Cette approche minimise les erreurs et prend en charge la précision nécessaire pour les pièces complexes.

L'art et la science de la fabrication de tôle de précision

Atteindre l’excellence dans l’art et la science de la fabrication de tôles de précision nécessite de combiner des machines avancées, une main-d'œuvre qualifiée et un contrôle strict des processus. Vous devez sélectionner la bonne technique de fabrication pour chaque étape, de la découpe au formage et à l'assemblage. Cette approche garantit que vous respectez des tolérances strictes et que vous obtenez des résultats cohérents et de haute qualité.

Méthodes de découpe (CNC, Laser, Jet d'eau)

Vous commencez par la découpe, qui pose les bases de la précision. La sélection de la méthode de fabrication appropriée dépend de votre matériau, de votre épaisseur et des tolérances requises. Les options les plus précises utilisent un usinage CNC de pointe, qui automatise le processus et réduit les erreurs humaines. Voici une comparaison des méthodes de coupe courantes :

La découpe au jet d’eau se distingue par sa capacité à maintenir des tolérances serrées sur tous les matériaux et épaisseurs. Vous évitez les zones affectées par la chaleur, ce qui est essentiel pour les métaux comme le titane ou l'acier inoxydable épais. La découpe laser offre une vitesse et une précision inégalées pour les tôles fines à moyennes. Vous obtenez des tolérances aussi serrées que ±0,002 pouces, ce qui le rend idéal pour les caractéristiques complexes et la gravure détaillée. L'usinage CNC de pointe garantit la répétabilité et la précision, en particulier lorsque vous avez besoin d'une haute précision pour des pièces critiques.

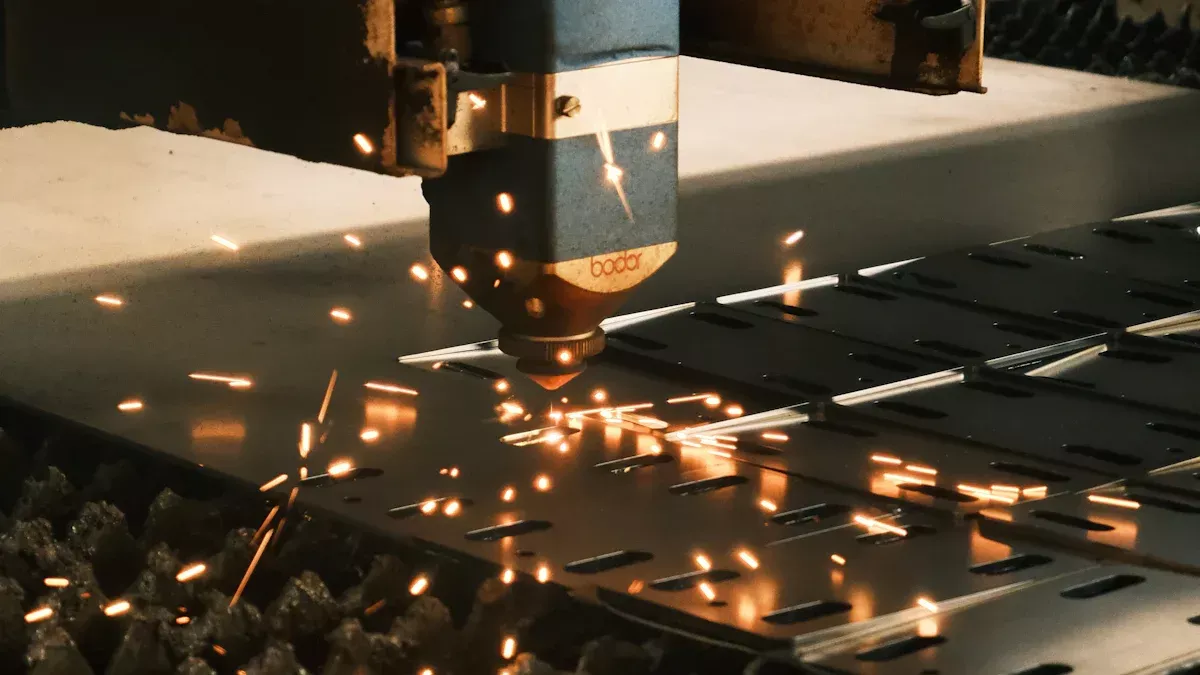

La découpe au laser offre également une largeur de saignée étroite et un bord net, réduisant ainsi le besoin de traitement secondaire. La découpe au jet d'eau, bien que plus lente, permet de traiter des matériaux plus épais et d'éviter la distorsion thermique. Les deux méthodes utilisent des commandes CNC, vous pouvez donc compter sur des résultats automatisés et reproductibles pour la production de masse. Lorsque vous sélectionnez la méthode de fabrication appropriée, vous préparez le terrain pour le reste du processus.

Techniques de formage et de pliage

Après la découpe, on passe au formage et au pliage. L'art et la science de la fabrication de tôlerie de précision s'appuient sur des techniques avancées et des opérateurs qualifiés pour obtenir des formes et des angles précis. Vous devez choisir la technique de fabrication correcte en fonction de la géométrie de la pièce et des tolérances requises.

• V-Bending : Vous utilisez un poinçon et une matrice en forme de V. La flexion à l'air permet une flexibilité dans les angles, tandis que l'inclinaison garantit des courbures reproductibles et précises.

• Frappe : Vous appliquez une force élevée pour enfoncer complètement la feuille dans la matrice. Cette méthode permet d'obtenir des courbures très précises avec un retour élastique minimal.

• Cintrage au rouleau : Vous formez progressivement des formes cylindriques ou courbes à l'aide de rouleaux.

• Pliage par essuyage : vous serrez le bord et créez des pliages lisses, idéaux pour les brides et les bords.

• Pliage rotatif : Vous obtenez des virages doux supérieurs à 90 degrés avec une bascule en forme de V.

Les presses plieuses CNC modernes jouent un rôle essentiel dans l'art et la science de la fabrication de tôle de précision. Ces machines utilisent un usinage CNC de pointe pour automatiser le pliage, réduire les erreurs humaines et maintenir des tolérances serrées aussi proches que ±0,05 mm. Vous bénéficiez d’une répétabilité constante, essentielle pour les pièces complexes et la production en grand volume.

Vous pouvez encore améliorer la précision en faisant des choix de conception délibérés. Par exemple, la méthode des 3 plaques vous aide à maintenir la planéité et le parallélisme dans des assemblages complexes. Les coins arrondis réduisent les concentrations de contraintes et améliorent la cohérence du formage. Le formage de précision avec des commandes CNC avancées vous garantit de répondre aux exigences les plus strictes dans des secteurs tels que l'aérospatiale et les dispositifs médicaux.

Astuce : des techniciens qualifiés et un contrôle qualité rigoureux sont essentiels pour obtenir une haute précision dans chaque pliage et forme.

Étapes d'assemblage et de finition

Les dernières étapes de l’art et de la science de la fabrication de tôlerie de précision impliquent l’assemblage et la finition. Vous devez préserver la précision tout au long de ces étapes pour garantir que le produit fini répond à toutes les spécifications.

• Assemblage mécanique : Vous utilisez des écrous, des boulons et des vis pour les joints non permanents. Cette méthode permet des ajustements ou des remplacements futurs.

• Assemblage par soudure : vous fusionnez en permanence des pièces pour obtenir des composants structurels solides. Le soudage par points offre une option moins permanente et plus rentable.

• Assemblage par rivets : Vous assemblez des pièces en toute sécurité, souvent utilisées dans les applications aérospatiales et automobiles.

• Usinage de précision : Vous effectuez des perçages, des fraisages et des chanfreinages pour maintenir des tolérances serrées.

• Ébavurage et finition des bords : Vous supprimez les arêtes vives et les imperfections pour garantir la qualité cosmétique et la précision dimensionnelle.

• Revêtement en poudre et peinture : Vous protégez les surfaces et conservez leur aspect sans compromettre la précision.

Dans la mesure du possible, vous devez effectuer la fabrication, l’assemblage et la finition sous un même toit. Cette approche intégrée réduit les temps d'arrêt, les coûts de main-d'œuvre et le risque de dommages, vous aidant ainsi à préserver la précision. L'usinage CNC de pointe prend en charge ces étapes en garantissant une intégration et un alignement cohérents des pièces.

Les techniques de finition influencent également la précision dimensionnelle. Le traitement thermique, tel que le recuit doux, réduit les contraintes résiduelles et améliore l'usinabilité. Le formage proche de la forme nette minimise le besoin d'usinage de finition, réduisant ainsi les risques de déformation. Une planification minutieuse des processus et un contrôle des paramètres vous aident à atteindre les tolérances souhaitées et à maintenir une haute précision.

Remarque : Pour les pièces nécessitant un usinage de finition, formez des formes complexes jusqu'à obtenir une forme proche du résultat net et laissez des surfaces simples pour l'usinage final. Cette stratégie vous aide à maintenir la précision et à réduire les coûts.

En maîtrisant l’art et la science de la fabrication de tôlerie de précision, vous livrez des produits fiables et de haute qualité qui répondent aux normes les plus exigeantes.

Contrôle qualité dans la fabrication de tôles de précision

Inspection et mesure

Vous obtenez une grande précision et des tolérances étroites dans la fabrication de tôles en mettant en œuvre des mesures de contrôle qualité strictes à chaque étape. Les principaux fabricants se concentrent sur la mesure uniquement des caractéristiques critiques, ce qui vous aide à optimiser le temps et les coûts d’inspection. Vous évitez les contrôles redondants lorsque les tolérances machine, comme celles de la découpe laser , fournit déjà des résultats fiables. L'intégration des contrôles qualité directement dans la production vous permet de détecter rapidement les écarts.

Vous comptez sur des outils avancés pour des mesures de précision. Les pieds à coulisse numériques, les micromètres et les jauges sans fil vous permettent de collecter des données rapidement et avec précision. Les machines à mesurer tridimensionnelles (MMT) et les systèmes de numérisation 3D vous aident à comparer les pièces finies aux modèles CAO, garantissant ainsi que chaque pièce répond aux exigences de conception. Les systèmes de mesure manuels dotés de la technologie d'encodeur offrent une solution robuste et économique pour les inspections en atelier. Ces outils, combinés aux inspections des opérateurs après chaque étape du processus, vous aident à maintenir la précision et à réduire le risque de non-conformité.

Conseil : utilisez des équipements calibrés et suivez les normes industrielles telles que ISO 9001:2015 ou AS9102 pour renforcer votre système de gestion de la qualité.

Maintenir les tolérances

Vous maintenez des tolérances strictes en combinant le contrôle des processus, les systèmes de rétroaction et la collaboration. La tolérance définit la variation acceptable de taille, de forme et de position de vos pièces. Vous devez sélectionner des tolérances en fonction de la fonction, des propriétés des matériaux et des exigences de précision. Des tolérances trop serrées augmentent le coût et la complexité, tandis que des tolérances trop lâches peuvent entraîner des problèmes d'ajustement et de qualité.

Pour garder votre processus sur la bonne voie, vous utilisez le contrôle statistique des processus (SPC) et des capteurs intelligents. Ces systèmes surveillent des paramètres tels que la température, la pression et l'épaisseur du matériau en temps réel. Lorsque des écarts se produisent, vous recevez un retour immédiat, vous permettant de procéder à des ajustements rapides. Les machines automatisées et les outils d'inspection numériques, tels que les scanners optiques et les MMT, améliorent encore votre capacité à maintenir la précision.

• Collaborez dès le début avec les ingénieurs et les fabricants pour définir des tolérances réalistes.

• Appliquez des tolérances plus strictes uniquement lorsque cela est nécessaire.

• Assurez-vous que votre modèle CAO reflète les dernières exigences de tolérance.

En suivant ces pratiques et en utilisant des mesures de contrôle qualité strictes, vous livrez systématiquement des pièces qui répondent aux normes les plus élevées en matière de précision et de qualité dans la fabrication de tôles.

Vous obtenez une haute précision dans la fabrication de tôles en vous concentrant sur la conception, la sélection des matériaux, les équipements de pointe et un contrôle qualité rigoureux. La fabrication au plus juste, l’automatisation et une main-d’œuvre qualifiée génèrent des résultats cohérents. Des études de cas montrent que la combinaison de la découpe, du pliage et de la finition permet d'obtenir des pièces flexibles et de haute qualité.

Pour les projets complexes, collaborez avec des experts, utilisez des matériaux certifiés et suivez les normes industrielles comme ISO 9001:2015. L'amélioration continue vous garantit de maintenir la précision et la qualité au fil du temps.

FAQ

Quel est le facteur le plus important pour atteindre une haute précision dans la fabrication de tôles ?

Vous devez vous concentrer sur l’optimisation de la conception. Commencez avec des modèles CAO précis et des tolérances claires. Combinez cela avec des opérateurs qualifiés et des équipements avancés. Cette approche garantit que vous répondez à des exigences strictes et fournissez des résultats cohérents.

Comment minimiser les erreurs pendant le processus de fabrication ?

Vous devez utiliser des machines CNC automatisées et des contrôles de qualité en temps réel. Mettre en œuvre des contrôles de processus et surveiller les paramètres clés. La détection précoce des écarts vous aide à corriger les problèmes avant qu’ils n’affectent le produit final.

Quels matériaux fonctionnent le mieux pour la fabrication de tôlerie de précision ?

Vous obtenez les meilleurs résultats avec acier laminé à froid, acier inoxydable et alliages d'aluminium. Ces matériaux offrent une épaisseur constante et un comportement prévisible. Vérifiez toujours les certifications des matériaux et testez des échantillons avant de commencer la production.

Comment pouvez-vous garantir que les pièces respectent des tolérances strictes ?

Utilisez des outils de mesure calibrés comme des MMT et des micromètres. Inspectez les fonctionnalités critiques à chaque étape. Appliquez un contrôle statistique des processus pour surveiller les variations et ajuster les processus rapidement.

Quelles méthodes de finition permettent de maintenir la précision ?

Vous devez choisir le revêtement en poudre, l’anodisation ou l’usinage léger. Ces méthodes protègent les surfaces et préservent les dimensions. Sélectionnez toujours un processus de finition qui correspond à vos exigences de tolérance.
