Pendahuluan dan Kondisi Pengoperasian

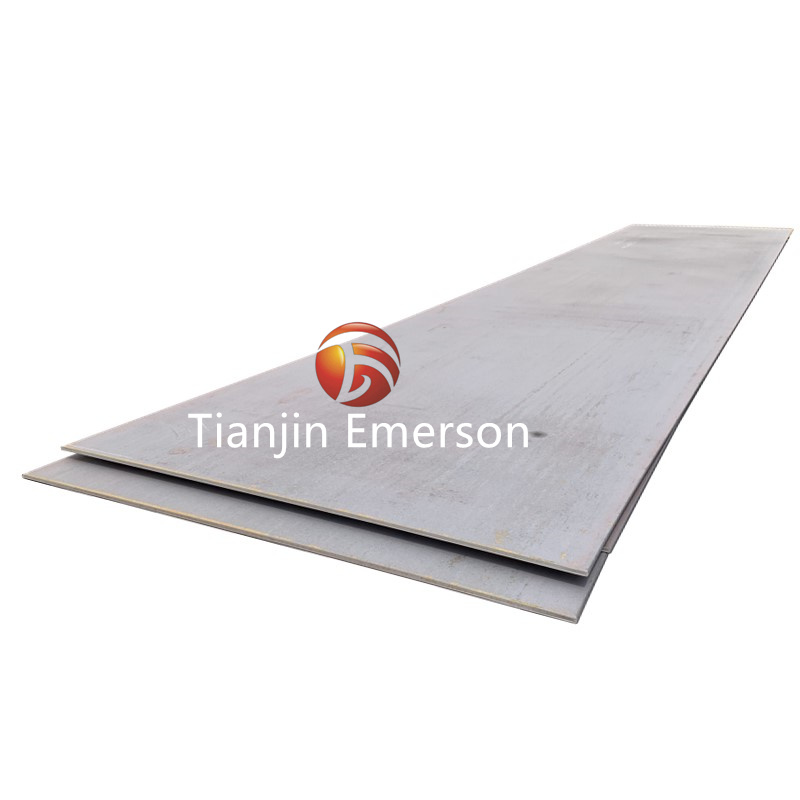

Pelat baja boiler, juga dikenal sebagai pelat baja bejana tekan, adalah produk baja canai panas khusus yang dirancang khusus untuk konstruksi boiler, bejana tekan, dan penukar panas. Tidak seperti baja struktural yang dirancang untuk menahan beban statis pada bangunan, pelat baja boiler harus tahan terhadap dua kondisi ekstrem secara bersamaan: tekanan internal yang sangat besar dan fluktuasi suhu yang cepat . Pelat ini biasanya beroperasi pada suhu sedang (di bawah 350°C) di bawah tekanan tinggi, dan juga terkena beban tumbukan, tegangan lelah, dan korosi akibat air dan gas. Lingkungan servis yang menuntut memerlukan pelat dengan kekuatan, ketangguhan, kemampuan las, dan ketahanan terhadap mulur dan kelelahan yang luar biasa. Oleh karena itu, pelat baja boiler diproduksi di bawah kendali kualitas yang ketat dengan pengotor minimal—terutama sulfur dan fosfor—untuk memastikan kemurnian tinggi dan kinerja yang andal dalam kondisi ekstrem.
Klasifikasi berdasarkan Jenis Bahan dan Layanan Suhu
Pelat baja boiler diklasifikasikan menjadi dua kategori utama berdasarkan komposisi material dan kisaran suhu pengoperasian: pelat baja karbon dan pelat baja paduan. Pelat ketel baja karbon biasanya digunakan untuk layanan suhu sedang dan selanjutnya dibagi menjadi kelas baja karbon umum (seperti 20g dan 22Mng) dan kelas karbon-mangan yang dirancang untuk suhu tinggi. Spesifikasi ASTM A516/ASME SA516 yang diakui secara luas mencakup pelat baja karbon untuk layanan suhu sedang dan rendah, tersedia dalam berbagai tingkat kekuatan termasuk Kelas 60, Kelas 65, dan Kelas 70. Pelat boiler baja paduan diformulasikan dengan kromium dan molibdenum untuk menahan suhu dan tekanan yang lebih tinggi. ASTM A387/ASME SA387 mencakup pelat baja paduan kromium-molibdenum yang ditujukan terutama untuk boiler las dan bejana tekan yang dirancang untuk layanan suhu tinggi. ASTM A204/ASME SA204 menentukan pelat baja paduan karbon-molibdenum yang tersedia dalam Kelas A, B, dan C. Standar Cina GB/T 713 mengkategorikan baja boiler menjadi baja karbon-mangan ruangan/suhu sedang (20g, 22Mng) dan baja kromium-molibdenum suhu tinggi (15CrMog, 12Cr1MoVg). Nilai paduan tambahan mencakup 13MnNiMoR dan 15CrMoR untuk aplikasi bejana tekan yang menuntut.
Standar Internasional Utama dan Sistem Spesifikasi
Pelat baja boiler diproduksi sesuai dengan standar internasional yang ketat yang menentukan komposisi kimia, sifat mekanik, metode pengujian, dan toleransi dimensi. Standar yang paling banyak diadopsi mencakup spesifikasi ASTM/ASME Amerika , EN 10028 Eropa , dan GB/T 713 Tiongkok..
Sistem ASTM /ASME menyediakan kerangka komprehensif untuk baja boiler dan bejana tekan. ASTM A20/A20M berfungsi sebagai spesifikasi persyaratan umum pelat baja untuk bejana tekan, menguraikan prosedur pengujian, variasi dimensi yang diizinkan, persyaratan kualitas, dan penandaan. ASTM A516/ASME SA516 adalah spesifikasi baja karbon utama untuk layanan suhu sedang dan rendah. ASTM A515/ASME SA515 mencakup pelat baja karbon-silikon untuk layanan suhu menengah dan tinggi pada boiler yang dilas. ASTM A387/ASME SA387 menetapkan pelat paduan kromium-molibdenum untuk layanan suhu tinggi. ASTM A203/ASME SA203 mencakup pelat baja paduan nikel untuk aplikasi suhu rendah.
Standar EN 10028 Eropa dibagi menjadi beberapa bagian yang mencakup jenis material berbeda. EN 10028-2 menetapkan baja non-paduan dan baja paduan dengan sifat suhu tinggi yang ditentukan; P355GH adalah grade yang banyak digunakan berdasarkan standar ini, dikenal karena kinerja suhu tinggi yang baik dan stabilitas mekanik yang sangat baik. EN 10028-3 mencakup baja berbutir halus untuk layanan suhu rendah; EN 10028-4 membahas baja paduan nikel; dan EN 10028-5 dan EN 10028-6 mencakup baja struktural berkekuatan tinggi untuk bejana tekan.
Standar GB/T 713 Tiongkok menetapkan pelat baja boiler dan bejana tekan, mencakup grade termasuk Q245R, Q345R, Q370R, dan grade lanjutan seperti 19Mng dan 22Mng yang dikembangkan untuk kebutuhan boiler subkritis.
Sifat Material Penting dan Persyaratan Kinerja
Pelat baja boiler harus memenuhi persyaratan properti material yang ketat untuk memastikan pengoperasian yang aman dan andal dalam kondisi ekstrem. Kekuatan tinggi sangat penting untuk menahan tekanan internal yang sangat besar dari uap, gas, atau cairan, mencegah deformasi plastis atau ledakan dahsyat. Kekuatan luluh dan kekuatan tarik ditentukan untuk setiap tingkatan, dengan nilai tipikal berkisar dari 235 MPa untuk tingkat yang lebih rendah hingga lebih dari 485 MPa untuk baja Tingkat 70.
Ketangguhan dan ketahanan benturan yang sangat baik sangat penting, terutama pada suhu rendah. ASTM A516 Grade 70 menawarkan ketangguhan takik yang sangat baik untuk layanan di bawah suhu sekitar. Persyaratan pengujian dampak bervariasi berdasarkan tingkatan dan ketebalan, dengan nilai energi dampak minimum yang ditentukan untuk suhu serendah -46°C.
Kemampuan las yang unggul sangat penting, karena komponen boiler dan bejana tekan biasanya dirakit melalui pengelasan. Nilai setara karbon yang rendah meminimalkan risiko keretakan akibat hidrogen di zona yang terkena dampak panas. Untuk kualitas krom-molibdenum, pemanasan awal dan perlakuan panas pasca pengelasan biasanya diperlukan untuk mencegah retak dan memastikan sifat mekanik yang tepat.
Ketahanan mulur sangat penting untuk pelat yang terkena suhu tinggi dalam jangka waktu lama. Standar ASTM A387/A387M secara khusus menangani baja feritik yang ditingkatkan kekuatan mulurnya untuk layanan suhu tinggi. Ketahanan terhadap korosi juga sama pentingnya, karena pelat ketel terkena air, uap, dan gas yang berpotensi korosif. Kemurnian tinggi dengan kandungan sulfur dan fosfor minimal membantu mencegah retak korosi akibat pitting dan tegangan.
Ketersediaan dimensi mencakup berbagai macam: ketebalan biasanya dari 3mm hingga 600mm, lebar dari 1200mm hingga 4200mm, dan panjang hingga 18.000mm.
Aplikasi Industri Utama dan Sektor Penggunaan Akhir
Pelat baja boiler adalah material yang sangat diperlukan di banyak industri berat yang memerlukan penahanan bertekanan tinggi dan bersuhu tinggi. Di sektor pembangkit listrik , pelat ini digunakan untuk membuat drum boiler, drum uap, header superheater, dan bagian bertekanan untuk pembangkit listrik tenaga panas, reaktor nuklir, dan fasilitas limbah menjadi energi. Kondisi boiler superkritis dan ultra-superkritis yang menuntut memerlukan tingkatan lanjutan seperti 19Mng dan 22Mng.
Dalam industri petrokimia dan kimia , pelat ketel sangat penting untuk pembuatan reaktor, penukar panas, kolom distilasi, pemisah, tangki penyimpanan (termasuk tangki bulat untuk LPG dan LNG), dan menara sintesis amonia. Nilai krom-molibdenum seperti 15CrMoR dan 13MnNiMoR ditentukan untuk layanan hidrogen suhu tinggi pada peralatan kilang.
Sektor migas mengandalkan pelat baja boiler untuk bejana tekan pada operasi hulu, tengah, dan hilir, termasuk separator, knockout drum, dan peralatan pemrosesan gas. Pelat ini juga berfungsi dalam pembangkit listrik tenaga air untuk penstock bertekanan tinggi dan kotak spiral turbin.
Di luar sektor primer ini, pelat ketel banyak digunakan dalam peralatan farmasi dan pengolahan makanan yang memerlukan bejana bertekanan sanitasi, serta dalam pembuatan kapal untuk ketel tambahan dan komponen yang mengandung tekanan. Industri nuklir menetapkan tingkatan khusus, termasuk pelat baja paduan nikel 9%, untuk bejana tekan reaktor dan struktur penahanan.
Pedoman Pemilihan Material dan Praktik Terbaik
Pemilihan pelat baja boiler yang sesuai memerlukan pertimbangan yang cermat terhadap suhu servis, tekanan desain, lingkungan korosi, dan persyaratan fabrikasi. Untuk layanan suhu sedang dan rendah (di bawah sekitar 350°C), pelat baja karbon seperti ASTM A516 Grade 70 atau Chinese Q245R biasanya cukup. Untuk layanan suhu tinggi, baja paduan kromium-molibdenum seperti ASTM A387 Grade 11, 22, atau 91 ditentukan. Baja feritik yang ditingkatkan kekuatan mulurnya (CSEF) sangat cocok untuk aplikasi boiler ultra-superkritis dengan suhu melebihi 600°C.
Untuk aplikasi suhu rendah (di bawah -20°C), baja paduan nikel seperti ASTM A203 atau baja nikel 9% memberikan ketangguhan dan ketahanan yang diperlukan terhadap patah getas. Saat melakukan pengelasan, varian rendah karbon (misalnya, 304L, 316L) direkomendasikan untuk pelat baja tahan karat austenitik untuk mencegah sensitisasi dan korosi antar butir. Prosedur pengelasan yang tepat, termasuk pemanasan awal dan perlakuan panas pasca pengelasan jika diperlukan, sangat penting untuk menjaga sifat material. Penjaminan mutu harus mencakup laporan pengujian pabrik, pemeriksaan non-destruktif, dan, jika ditentukan, inspeksi pihak ketiga.
