Processos de Fabricação: Perfurado vs. Formado e Soldado

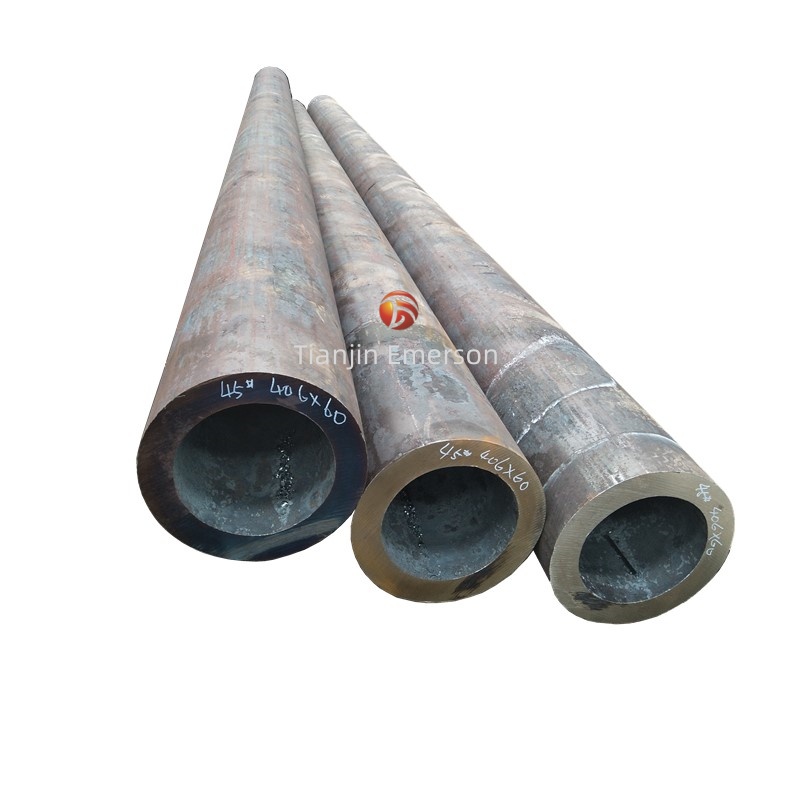

A distinção fundamental entre tubos de aço sem costura e soldados reside nos seus respectivos métodos de fabricação. Os tubos sem costura são produzidos a partir de tarugos de aço redondos sólidos que são aquecidos a aproximadamente 1.200°C (2.200°F) e depois perfurados no centro usando uma fresa perfuradora rotativa para criar uma casca oca. Este tubo oco é posteriormente alongado e moldado através de técnicas de laminação ou estiramento para atingir as dimensões e espessura de parede exigidas. O resultado é um tubo com estrutura monolítica e contínua, sem costura de solda longitudinal ou espiral.
Em contraste, os tubos soldados são fabricados formando placas ou bobinas de aço em um formato tubular e soldando as bordas longitudinais ou espirais. Vários métodos de soldagem são empregados dependendo da aplicação: Soldagem por Resistência Elétrica (ERW) utiliza corrente elétrica para aquecer as bordas da bobina de aço até que se fundam sem metal de adição, produzindo costuras suaves e consistentes adequadas para produção em massa; A soldagem por arco submerso longitudinal (LSAW) proporciona penetração profunda da solda e forte qualidade de costura para tubos de grande diâmetro; e a soldagem por arco submerso helicoidal (HSAW/SSAW) cria uma costura em espiral que permite a produção de tubos com maior comprimento e flexibilidade de projeto. Esta diferença fundamental nos métodos de produção dá origem a características de desempenho, perfis de custo e adequação de aplicação distintos para cada tipo de tubo.
Características de desempenho e propriedades mecânicas
A ausência de costura de solda proporciona aos tubos sem costura vantagens de desempenho distintas em aplicações exigentes. Sem soldas, os tubos sem costura fornecem uma estrutura uniforme que elimina pontos fracos, resultando em maior tolerância a altas pressões e desempenho à prova de vazamentos. A pressão de ruptura de tubos sem costura é normalmente 20-30% maior do que a de tubos soldados da mesma especificação. Tubos sem costura também possuem maior resistência à tração, resistência superior à corrosão e melhor estabilidade em altas temperaturas devido à ausência de áreas fracas soldadas. O processo de fabricação sem costura produz tubos com tensões residuais muito baixas e propriedades mecânicas consistentes em todo o corpo do tubo.
Os tubos soldados, no entanto, tiveram melhorias significativas na qualidade através de técnicas modernas de soldagem. Os processos ERW e HFW contemporâneos produzem juntas com resistência igual ou superior ao metal base. Ainda assim, a costura de solda introduz uma zona afetada pelo calor (ZTA) que pode ter propriedades mecânicas diferentes do metal base. O fator de eficiência da junta soldada (E) na ASME B31.3 varia de 0,85 a 1,0 para tubos soldados, dependendo dos padrões de exame, enquanto tubos sem costura mantêm um E = 1,0 consistente. Os tubos soldados também apresentam propriedades mecânicas anisotrópicas devido à zona afetada pelo calor, embora o tratamento térmico adequado possa melhorar o desempenho. Em termos de precisão dimensional, os tubos soldados normalmente oferecem melhor uniformidade de parede (±10% ou melhor) em comparação com tubos sem costura (±12,5% de excentricidade típica).
Faixa de tamanho, custo e disponibilidade
As capacidades dimensionais de tubos sem costura e soldados diferem significativamente. Os tubos sem costura estão geralmente disponíveis em tamanhos nominais de tubo de NPS 1/8 a aproximadamente NPS 24. Os tubos soldados, por outro lado, podem ser produzidos em diâmetros muito maiores, variando de NPS 1/2 a NPS 80 e além. Para aplicações API 5L, a execução contínua normalmente está disponível em até 28 polegadas, enquanto a execução soldada – principalmente LSAW – pode atingir 80 polegadas ou mais.
Do ponto de vista económico, os tubos soldados são geralmente 20-40% mais baratos do que os tubos sem costura. O custo de produção de tubos de aço sem costura é maior, com taxas de utilização de material de aproximadamente 70-80%. Os tubos de aço soldados, no entanto, podem ser produzidos continuamente com utilização de material superior a 95%, oferecendo vantagens de preço significativas, especialmente no segmento de tubos de grande diâmetro. Os prazos de entrega também diferem: tubos sem costura exigem prazos de entrega mais longos para tamanhos grandes, enquanto tubos soldados se beneficiam de prazos de entrega mais curtos e maior disponibilidade de estoque. O acabamento superficial é outro fator distintivo: tubos sem costura geralmente têm uma superfície mais áspera (acabado a quente), enquanto tubos soldados oferecem acabamentos superficiais mais lisos.
Domínios de Aplicação e Critérios de Seleção
A escolha entre tubos sem costura e soldados deve ser orientada pelos requisitos específicos da aplicação, condições de pressão, temperaturas extremas e restrições orçamentárias. Tubos sem costura são obrigatórios ou fortemente preferidos para aplicações críticas, de alta pressão e alta temperatura. Isso inclui pressões de projeto que excedem os limites ASME B31.3 para tubos soldados com fatores de junta abaixo de 1,0, ambientes de serviço ácidos onde o risco de trincas na zona afetada pelo calor deve ser minimizado (NACE MR0175/ISO 15156), serviço em alta temperatura acima de 400°C (classes de liga ASTM A335) e serviço em baixa temperatura abaixo de -46°C (ASTM A333). As aplicações comuns de tubos sem costura incluem oleodutos e gasodutos para transporte de fluidos de alta pressão, sistemas de processamento químico e petroquímico, geração de energia e tubos trocadores de calor, linhas hidráulicas automotivas e aeroespaciais e plantas farmacêuticas e de processamento de alimentos que exigem sistemas de fluxo higiênicos. Tubos de aço sem costura também são especificados para sistemas hidráulicos com pressões de trabalho superiores a 10MPa, tubos de vapor com temperaturas superiores a 350°C e tubulações de distribuição de meio corrosivo.
Tubos soldados são geralmente aceitáveis ou preferidos para tubulações de grande diâmetro (NPS 24 e superiores) onde opções contínuas não estão disponíveis ou são proibitivamente caras, aplicações estruturais de acordo com ASTM A500 ou EN 10219, transmissão de água e serviços públicos de baixa pressão, e projetos onde custos e cronogramas de entrega orientam as decisões. Tubos soldados são comumente usados para suportes de estruturas de construção, sistemas de distribuição de fluidos de baixa pressão e tubos não padronizados que requerem modificação no local. Para aplicações convencionais, como gasodutos urbanos e tubulações de água de baixa pressão, os tubos soldados mais econômicos são geralmente a escolha ideal.
Requisitos de controle de qualidade e inspeção
Os requisitos de garantia de qualidade e inspeção diferem entre os dois tipos de tubos. Tubos sem costura exigem foco no teste de uniformidade e ovalidade da espessura da parede. Os tubos soldados devem passar por testes não destrutivos abrangentes de soldas, incluindo detecção de falhas por raios X e testes ultrassônicos, para verificar a integridade da solda. As especificações comuns para tubos sem costura incluem ASTM A106, A335 e API 5L, enquanto tubos soldados são comumente especificados em ASTM A53 Tipo E, API 5L e ASTM A671/A672. Os requisitos de END exigem testes ultrassônicos de acordo com os padrões ASTM/API para tubos sem costura, enquanto tubos soldados exigem testes radiográficos ou ultrassônicos especificamente na costura de solda. A seleção correta de tubos requer uma consideração abrangente do nível de pressão, das características do meio e das condições de serviço. Em muitas aplicações industriais, tubos sem costura e soldados podem ser usados em combinação no mesmo sistema para otimizar a relação custo-benefício. Ao compreender essas diferenças fundamentais na fabricação, no desempenho e na adequação da aplicação, os engenheiros e profissionais de compras podem tomar decisões informadas que equilibram os requisitos técnicos com as considerações econômicas para cada projeto específico.
