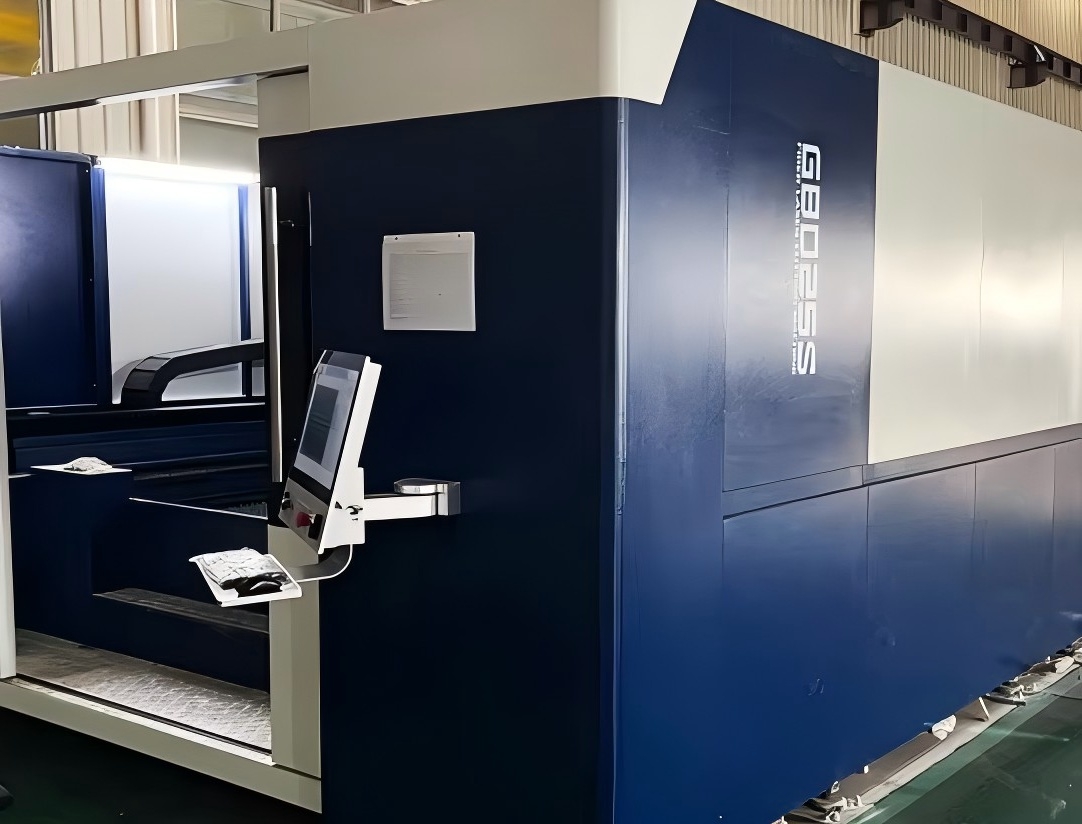

Přesné řezání laserem: Eliminace rozměrové variability
CNC laserové řezací systémy způsobily revoluci v přesnosti zpracování ocelových plechů a plechů tím, že nahradily ruční uspořádání a mechanické stříhání digitálně řízeným tepelným profilováním. Vysoce výkonné vláknové lasery, vedené dráhami nástrojů generovanými CAD, dosahují polohovacích tolerancí ±0,1 mm a šířky zářezu až 0,15 mm, což eliminuje kumulativní chyby spojené s ručním značením a děrováním. Uzavřené řízení tlaku asistenčního plynu, ohniskové polohy a řezné rychlosti zajišťuje, že složité geometrie – otvory, drážky a obrysy – jsou identicky reprodukovány napříč všemi součástmi ve výrobní sérii. U uhlíkové oceli poskytuje řezání za pomoci kyslíku čisté, hranaté hrany bez otřepů; u nerezové oceli a hliníku zajišťuje dusíková pomoc řezy bez oxidace připravené ke svařování. Snímání výšky v reálném čase upravuje odstup trysky tak, aby kompenzoval deformaci materiálu, zatímco automatické čištění trysky udržuje konzistentní kvalitu paprsku. Eliminací chyb lidského měření a kompenzací variability materiálu CNC laserové řezání zajišťuje, že díly prvního artiklu přesně odpovídají výkresům, čímž se snižují problémy s následnými přepracováním a montáží.
CNC ohraňovací lis: Zvládnutí konzistence odpružení a ohybu
Přesnost ohýbání u CNC ohraňovacích lisů pokročila od odhadů závislých na operátorovi k řízení úhlu v uzavřené smyčce. Moderní CNC ohraňovací lisy jsou vybaveny laserovými nebo kamerovými systémy měření úhlu, které sledují úhel ohybu v reálném čase během tvářecího zdvihu. Řídicí jednotka CNC porovnává naměřený úhel s cílem a automaticky kompenzuje materiálové odpružení – elastické zotavení, které způsobí otevření naprogramovaného ohybu o 90 stupňů na 92 stupňů nebo více. Toto adaptivní tvarování upravuje hloubku berana za chodu a dosahuje tolerance úhlu ohybu v rozmezí ±0,5 stupně. Pokročilé knihovny nástrojů navíc ukládají parametry pro různé jakosti a tloušťky materiálu, zatímco offline programovací software simuluje sekvence ohybů, aby se zabránilo kolizím a optimalizovala manipulace se součástmi. U vysokopevnostních ocelí a nerezových slitin řídí CNC systémy také korunování – kompenzaci průhybu stroje, která zajišťuje rovnoměrné úhly ohybu po celé délce dlouhého obrobku. Výsledkem je, že výrobci dosahují přesnosti prvního dílu a eliminují tradiční nastavení metodou pokus-omyl, které spotřebovalo značné množství času a materiálu.
Integrované pracovní postupy CAD/CAM a svařovací robotika
Plný potenciál CNC technologie je realizován, když jsou design a výroba propojeny prostřednictvím integrovaného CAD/CAM softwaru. Inženýři vytvářejí 3D modely ocelových součástí – konzol, krytů, rámů – a software automaticky generuje CNC kód pro řezání laserem, ohýbání ohraňovacím lisem a dokonce i robotické svařování. Tento digitální závit zajišťuje, že tolerance definované v návrhu se přenesou až do hotových dílů bez ručního přehodnocení. Pro svařování sledují CNC řízené robotické buňky vybavené systémy vidění se sledováním švů přesnou geometrii spoje, udržují konzistentní rychlost oblouku a nanášení přídavného kovu. Adaptivní svařovací programy upravují šířku vazby a napětí na základě měření mezery v reálném čase a kompenzují drobné odchylky v usazení. Kontroly rozměrů po svařování na souřadnicových měřicích strojích (CMM) potvrzují, že sestavy splňují tiskové specifikace. Integrací řezání, ohýbání a svařování do jednotného CNC řídicího rámce výrobci snižují rozměrový posun, minimalizují přepracování a dodávají ocelové komponenty, které dokonale pasují do konečné montáže.
