Te-ai întrebat vreodată cum Tăierea cu laser a tablei de oțel inoxidabil obține tăieturile precise? Mașinile de tăiat cu laser dețin răspunsul. Alegerea mașinii potrivite este crucială pentru calitate și eficiență. În această postare, veți afla despre diferitele mașini de tăiat cu laser și despre factorii cheie de care trebuie să luați în considerare atunci când alegeți unul pentru fabricarea tablei de oțel inoxidabil.
Înțelegerea tehnologiei de tăiere cu laser
Ce este tăierea cu laser?
Tăierea cu laser folosește un fascicul de lumină focalizat pentru a tăia sau grava materiale. Fasciculul topește, arde sau vaporizează materialul în punctul de tăiere. Acest proces permite tăieturi precise și curate, cu pierderi minime. Raza laser este extrem de subțire, de obicei între 0,1 mm și 0,3 mm în diametru, permițând tăieturi detaliate și gravare fină.
Dispozitivele de tăiere cu laser constau din părți cheie:
● Rezonator laser: generează fascicul laser folosind gaze precum CO2, heliu sau azot, sau materiale cu stare solidă în laserele cu fibră.
● Cap de tăiere: direcționează și concentrează cu precizie fasciculul laser pe material.
● Duză de gaz asistată: Sufla gaz comprimat (azot sau oxigen) pentru a îndepărta materialul topit și pentru a îmbunătăți calitatea tăierii.
Calitatea tăierii depinde de factori precum distanța dintre duză și material, intensitatea fasciculului laser, viteza și precizia mișcării capului de tăiere.

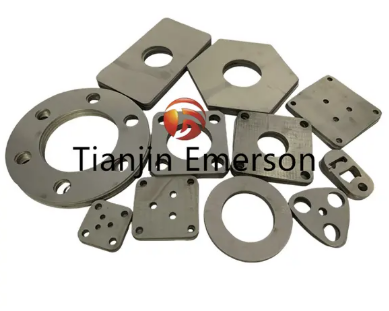

Aplicații ale tăierii cu laser în fabricarea oțelului inoxidabil
Tăierea cu laser este utilizată pe scară largă în fabricarea oțelului inoxidabil datorită preciziei și eficienței sale. Se poate:
● Produceți forme complicate și modele detaliate.
● Tăiați rapid foile de oțel inoxidabil subțiri până la moderat groase.
● Oferă margini netede cu distorsiuni termice minime.
● Reducerea nevoii de procese secundare de finisare.
Industriile care se bazează pe tăierea cu laser pentru oțel inoxidabil includ industria auto, industria aerospațială, instrumentele medicale, fabricarea metalelor și producția de apărare.
Tăierea cu laser permite, de asemenea, gravarea și marcarea suprafețelor din oțel inoxidabil. Acest lucru adaugă valoare, permițând ca numerele de serie, siglele și codurile QR să fie gravate direct pe piese.
Utilizarea gazelor asistate precum azotul este crucială atunci când tăiați oțel inoxidabil. Azotul previne oxidarea, rezultând margini curate, strălucitoare, fără decolorare. Oxigenul poate accelera tăierea, dar poate provoca margini gălbui din cauza oxidării.
Pe scurt, tehnologia de tăiere cu laser oferă o mare precizie, versatilitate și calitate în fabricarea oțelului inoxidabil, făcându-l o alegere preferată în multe industrii.
Tipuri de mașini de tăiat cu laser
Atunci când alegeți o mașină de tăiat cu laser pentru fabricarea tablei de oțel inoxidabil, înțelegerea diferitelor tipuri de tăietoare cu laser este esențială. Fiecare tip oferă caracteristici, avantaje și limitări unice care influențează calitatea tăierii, viteza și rentabilitatea.
Cuttere cu laser CO2
Dispozitivele de tăiere cu laser CO2 folosesc un amestec de gaze care conține în principal dioxid de carbon, împreună cu heliu și azot. Acest gaz este energizat printr-o descărcare electrică, producând un fascicul laser cu o lungime de undă de aproximativ 10,6 micrometri. Laserele cu CO2 au fost produse de bază în industrie de zeci de ani, în special pentru tăierea materialelor nemetalice precum lemnul, plasticul, sticla și pielea. Cu toate acestea, ei taie și metale, inclusiv oțel inoxidabil, în mod eficient.
Avantaje:
● Tehnologie bine stabilită, cu fiabilitate dovedită.
● Eficient pentru tăierea tablelor mai groase de oțel inoxidabil.
● Produce muchii de calitate bună pe metale.
● Cost inițial mai mic comparativ cu unele alternative.
● Întreținere mai ușoară datorită experienței pe scară largă a operatorului.
Limitări:
● Mărimea spotului laser mai mare (450-600 µm) are ca rezultat o precizie mai mică.
● Mai puțin eficient din punct de vedere electric (aproximativ 10% eficiență).
● Nu se pot tăia metale foarte reflectorizante la fel de eficient.
● Necesită mai multă întreținere și costuri operaționale mai mari.
Dispozitive de tăiat cu laser cu fibre
Laserele cu fibră sunt lasere cu stare solidă care amplifică lumina prin fibre optice dopate cu elemente din pământuri rare. Acestea produc fascicule laser cu lungimi de undă mai scurte (aproximativ 1,06 micrometri) și dimensiuni mai mici ale punctelor (până la 300 µm), ceea ce permite o precizie mai mare și viteze de tăiere mai rapide.
Avantaje:
● Eficiență electrică ridicată (până la 45%), reducând costurile cu energia.
● Dimensiunea mai mică a spotului permite tăieturi complexe și precise.
● Viteze de tăiere mai mari, în special pe table de oțel inoxidabil subțiri până la medii.
● Întreținere redusă datorită designului în stare solidă cu mai puține părți mobile.
● Poate tăia în mod eficient metalele reflectorizante și conductoare precum oțelul inoxidabil.
Limitări:
● Investiție inițială mai mare în comparație cu laserele cu CO2.
● Viteza mare de tăiere poate face dificilă manipularea materialului.
● Întreținerea poate necesita asistență specializată a furnizorilor.
● Se poate lupta cu metalele acoperite cu plastic, având nevoie de pași suplimentari de prelucrare.
Cutter cu laser cristal
Laserele cu cristal, cum ar fi laserele Nd:YVO4 (ortovanadat de ytriu dopat cu neodim), generează fascicule cu lungimi de undă chiar mai scurte decât laserele cu CO2. Acest lucru are ca rezultat o focalizare mai bună și o intensitate mai mare, permițându-le să taie mai eficient materiale mai groase.
Avantaje:
● Lungimea de undă mai mică asigură o intensitate de tăiere mai mare.
● Potrivit pentru tăierea metalelor, materialelor plastice și ceramicii.
● Poate realiza tăieturi detaliate cu o calitate bună a marginilor.
Limitări:
● Piesele se uzează mai repede datorită funcţionării cu putere mare.
● Mai puțin obișnuit și poate necesita întreținere mai specializată.
● De obicei, mai puțin eficiente decât laserele cu fibră.
Factori cheie de luat în considerare atunci când alegeți un tăietor cu laser
Atunci când selectați o mașină de tăiat cu laser pentru fabricarea tablei de oțel inoxidabil, mai mulți factori critici influențează calitatea, eficiența și rentabilitatea operațiunilor dumneavoastră. Să ne uităm la aspectele cheie care ar trebui să vă ghideze alegerea.
Viteza de taiere si precizie
Viteza de tăiere depinde de puterea laserului și de grosimea tablei de oțel inoxidabil. Puterea laser mai mare înseamnă, în general, viteze de tăiere mai mari, în special pentru foile mai subțiri. Cu toate acestea, viteza trebuie să se echilibreze cu precizia pentru a evita defectele.
● Viteză optimă: Prea rapidă poate cauza zgură (reziduuri de metal topit) și margini aspre. Prea lent poate crea căldură excesivă și bavuri.
● Precizie: Dimensiunile mai mici ale punctelor laser îmbunătățesc detaliile tăiate și claritatea marginilor. Laserele cu fibră oferă în mod obișnuit o precizie mai mare decât laserele cu CO2 datorită dimensiunii lor mai mici ale spotului.
De exemplu, un laser cu fibră de 4 kW poate tăia foi de oțel inoxidabil cu o grosime de până la 12 mm la viteze optime, oferind atât viteză, cât și precizie.
Calitate și finisaj margini
Calitatea marginilor este vitală pentru reducerea post-procesării. Calitatea bună a marginilor înseamnă tăieturi netede, curate, cu o rugozitate sau decolorare minimă.
● Gaz de asistență: azotul este preferat pentru oțelul inoxidabil pentru a preveni oxidarea, rezultând margini strălucitoare și curate. Oxigenul poate accelera tăierea, dar provoacă margini gălbui.
● Poziție focală: Poziționând ușor focalizarea laser în interiorul materialului, se lărgește tăietura, ajutând la îndepărtarea topiturii și îmbunătățind netezimea marginilor.
● Presiunea gazului și dimensiunea duzei: presiunea mai mare a gazului și diametrele mai mari ale duzei cresc fluxul de topire, reducând rugozitatea suprafeței, dar pot crește consumul de azot.
Reglarea fină a acestor parametri ajută la obținerea unei muchii ascuțite, fără bavuri, reducând nevoia de finisare secundară.
Impactul termic și formarea bavurilor
Tăierea cu laser generează căldură care poate afecta microstructura metalului în apropierea muchiei tăiate, cunoscută sub numele de zona afectată de căldură (HAZ). Minimizarea impactului termic păstrează proprietățile materialului și precizia dimensională.
● Controlul căldurii: Presiunea ridicată a gazului ajută la răcirea zonei tăiate și la evacuarea metalului topit, reducând dimensiunea HAZ.
● Bavuri: Acestea se formează atunci când metalul topit se solidifică prea repede pe partea inferioară a tăieturii. Dimensiunea bavurilor crește odată cu grosimea.
● Reducerea bavurilor: Ajustarea poziției focale mai adânc în foaie și creșterea intensității laserului sau a presiunii gazului poate reduce formarea bavurilor.
Gestionarea efectelor termice asigură că piesele îndeplinesc standardele de calitate și se potrivesc corect în ansambluri.
Compararea laserelor cu CO2 și cu fibre pentru oțel inoxidabil
Avantajele și dezavantajele laserelor cu CO2
Laserele cu CO2 au fost coloana vertebrală a tăierii cu laser de zeci de ani. Ei folosesc un amestec de gaze care include dioxid de carbon pentru a genera un fascicul laser cu o lungime de undă de aproximativ 10,6 micrometri. Această lungime de undă mai mare se potrivește pentru tăierea tablelor mai groase de oțel inoxidabil și a materialelor nemetalice precum lemnul și acrilul.
Avantaje:
● Tehnologie dovedită, fiabilă, cu mulți ani de utilizare în industrie.
● Eficient la tăierea tablelor mai groase de oțel inoxidabil.
● Produce muchii de calitate bună pe metale.
● Cost inițial mai mic în comparație cu laserele cu fibră.
● Întreținere mai ușoară datorită familiarizării pe scară largă a operatorului.
Dezavantaje:
● Dimensiunea mai mare a spotului laser (450-600 µm) limitează precizia.
● Eficiența electrică este scăzută (~10%), ceea ce duce la un consum mai mare de energie.
● Se luptă cu tăierea eficientă a metalelor puternic reflectorizante.
● Necesită întreținere mai frecventă și costuri operaționale mai mari.
Laserele cu CO2 rămân populare acolo unde tăierea foilor mai groase sau a materialelor nemetalice este obișnuită. Costul lor inițial mai mic le face atractive, dar costurile continue de energie și întreținere se pot adăuga.
Avantajele și dezavantajele laserelor cu fibră
Laserele cu fibre sunt lasere cu stare solidă care folosesc fibre optice dopate cu elemente din pământuri rare. Acestea produc un fascicul cu lungime de undă mai scurtă (~1,06 micrometri) și o dimensiune mai mică a spotului (până la 300 µm), permițând o precizie mai mare și viteze de tăiere mai rapide.
Avantaje:
● Eficiența electrică ridicată (până la 45%) reduce costurile cu energia.
● Dimensiunea mai mică a spotului permite tăieturi complexe și precise.
● Viteze de tăiere mai mari, în special pe table de oțel inoxidabil subțiri până la medii.
● Întreținere redusă datorită designului în stare solidă și mai puține părți mobile.
● Poate tăia eficient metalele reflectorizante și conductoare.
Dezavantaje:
● Investiție inițială mai mare decât laserele cu CO2.
● Vitezele de tăiere foarte mari pot provoca manipularea materialului.
● Întreținerea poate necesita asistență specializată a furnizorilor.
● Mai puțin eficient pe metalele acoperite cu plastic, necesitând adesea pași suplimentari de prelucrare.
Laserele cu fibră excelează în viteză și precizie, făcându-le ideale pentru producție în volum mare și tăieturi detaliate. Eficiența energetică a acestora reduce costurile de operare, compensând prețul de achiziție mai mare în timp.
Considerații de cost
Alegerea mașinii potrivite de tăiat cu laser pentru oțel inoxidabil implică mai mult decât performanță. Costul joacă un rol important în luarea deciziilor, afectându-vă bugetul și profitabilitatea pe termen lung. Să defalcăm principalii factori de cost.
Costuri de achizitie
Prețul inițial de achiziție al unui tăietor cu laser variază foarte mult în funcție de tipul laserului, puterea, dimensiunea patului și caracteristicile de automatizare. Mașinile laser cu fibră costă în general mai mult în avans decât laserele cu CO2 datorită tehnologiei și eficienței lor avansate.
● Lasere cu fibră: de obicei variază de la 200.000 USD la 550.000 USD sau mai mult pentru modelele industriale.
● Lasere cu CO2: De obicei, mai puțin costisitoare, adesea cu 20-40% mai ieftine decât laserele cu fibră pentru dimensiuni și putere similare.
● Automatizare: Adăugarea de sisteme automate de încărcare/descărcare, schimbătoare de duze sau software avansat poate crește costurile în mod semnificativ.
● Dimensiunea patului: mesele de tăiere mai mari necesită cadre mai mari și lasere mai puternice, crescând prețurile.
Investiția într-un laser cu fibră cu prețuri mai mari poate plăti în timp datorită costurilor de operare mai mici și vitezei de tăiere mai mari.
Costuri de întreținere și operaționale
Cheltuielile de întreținere și funcționare vă afectează costul total de proprietate. Laserele cu fibră au de obicei mai puține consumabile și necesită service mai puțin frecvent decât laserele cu CO2.
● Lasere cu fibră: Designul cu stare solidă înseamnă mai puține piese în mișcare și mai puțină întreținere. Contractele de servicii variază, dar tind să fie mai mici. Durata de viață a sursei laser poate depăși 30.000 de ore.
● Lasere cu CO2: Amestecul de gaz și oglinzile se degradează mai repede, necesitând înlocuire regulată. Costurile de întreținere și timpii de nefuncționare sunt mai mari.
● Consumabile: duzele, lentilele și alimentarea cu gaz asistată adaugă cheltuieli continue.
● Gaz de asistență: azotul este obișnuit pentru tăierea oțelului inoxidabil, dar este costisitor. Consumul crește cu foile mai groase. De exemplu, tăierea oțelului inoxidabil de 1 mm poate costa aproximativ 20 USD/oră în azot, în timp ce 15 mm poate depăși 150 USD/oră (cifre de exemplu).
Consumul de energie variază și el. Laserele cu fibră convertesc electricitatea în lumină laser mai eficient, reducând facturile de energie.
Eficiență energetică și rentabilitate
Eficiența energetică este un factor cheie, în special pentru producția de volum mare.
● Lasere cu fibră: eficiența electrică de până la 45% înseamnă că este nevoie de mai puțină energie pentru a genera aceeași ieșire laser. Acest lucru reduce costurile cu electricitatea și impactul asupra mediului.
● Lasere cu CO2: Eficiență de aproximativ 10%, astfel încât consumă mai multă energie pentru aceeași ieșire.
● Sisteme de recuperare a energiei: Unele aparate laser cu fibră includ recuperarea energiei cinetice în timpul decelerarii duzei, economisind putere suplimentară.
● Viteza de tăiere: Tăierea mai rapidă reduce timpul de funcționare a mașinii, reducând consumul de energie pe piesă.
Echilibrarea costurilor de achiziție și de operare ajută la identificarea celui mai rentabil mașină pentru nevoile dumneavoastră. Uneori, o investiție inițială mai mare într-un laser cu fibră duce la economii pe termen lung.
Alternative la tăierea cu laser
Când luați în considerare fabricarea tablei de oțel inoxidabil, tăierea cu laser iese adesea în evidență prin precizie și viteză. Cu toate acestea, metodele alternative de tăiere, cum ar fi tăierea cu plasmă HD și tăierea cu jet de apă, pot fi viabile în funcție de nevoile dvs. specifice, bugetul și grosimea materialului.
Tăiere cu plasmă HD
Tăierea cu plasmă HD (High Density) folosește un jet de mare viteză de gaz ionizat pentru a topi și a elimina metalul. Este o tehnologie bine stabilită, cunoscută pentru tăierea diferitelor metale, inclusiv oțel inoxidabil.
Caracteristici cheie:
● Viteza de taiere: plasma HD poate atinge viteze rezonabile, in special pentru foile mai groase de otel inoxidabil de peste 10 mm. Cu toate acestea, este în general mai lent decât tăierea cu laser pentru materiale mai subțiri.
● Calitate margine: tăierile cu plasmă au o tăietură mai mare (lățimea de tăiere) și o margine mai aspră în comparație cu tăierea cu laser. Marginea tăiată este netedă, dar mai puțin precisă, cu o zonă afectată de căldură (HAZ) care este mai mare, ceea ce poate cauza o ușoară deformare sau întărire în apropierea tăieturii.
● Precizie: Tăierea cu plasmă are cea mai mică precizie dintre metodele cu laser și cu jet de apă datorită diametrului mai mare al arcului cu plasmă (aproximativ 1 mm).
● Cost: mașinile de tăiat cu plasmă au de obicei un cost inițial mult mai mic decât mașinile cu laser. Costurile de întreținere și operaționale sunt, de asemenea, în general mai mici.
● Aplicații: Potrivit pentru tăierea grea, unde precizia ultrafină nu este critică, cum ar fi componentele structurale din oțel și plăcile mai groase din oțel inoxidabil.
Rezumat: Tăierea cu plasmă HD oferă o soluție rentabilă pentru foile mai groase de oțel inoxidabil care necesită o calitate moderată a marginilor. Este mai puțin precis și creează un HAZ mai larg, dar poate fi ideal pentru anumite constrângeri de volum și buget.
Tăiere cu jet de apă
Tăierea cu jet de apă utilizează un curent de apă de înaltă presiune, adesea amestecat cu particule abrazive, pentru a tăia materialele. Este un proces de tăiere la rece, ceea ce înseamnă că nu produce nicio zonă afectată de căldură.
Caracteristici cheie:
● Grosime de tăiere: Jeturile de apă pot tăia în mod eficient foile de oțel inoxidabil foarte groase, adesea dincolo de limitele tăierii cu laser.
● Calitate margine: produce margini netede, fără bavuri, cu distorsiuni minime. Absența căldurii previne deformarea sau întărirea materialului.
● Precizie: Tăierea cu jet de apă oferă o precizie bună, mai bună decât cea cu plasmă, dar în general mai mică decât tăierea cu laser. Este capabil de forme complicate și profile complexe.
● Viteză: Vitezele de tăiere sunt mai mici decât tăierea cu laser și cu plasmă, în special pe foile mai subțiri.
● Costuri operaționale: Jeturile de apă au costuri de operare și întreținere mai mari datorită consumului de abraziv, întreținere a pompei și nevoilor de reciclare a apei.
● Zgomot și deșeuri: generează zgomot semnificativ și produce mai multe deșeuri de tăiere care necesită curățare.
Rezumat: Tăierea cu jet de apă se potrivește aplicațiilor în care trebuie evitată deteriorarea termică sau tablele foarte groase din oțel inoxidabil necesită tăiere. Este mai lent și mai costisitor de operat, dar oferă o calitate excelentă a marginilor fără distorsiuni termice.
Concluzie
Alegerea mașinii potrivite de tăiat cu laser pentru oțel inoxidabil implică evaluarea vitezei de tăiere, a preciziei și a costurilor. Laserele cu fibră oferă eficiență și precizie ridicate, în timp ce laserele cu CO2 sunt rentabile pentru materiale mai groase. Luați în considerare alternative precum tăierea cu plasmă sau cu jet de apă, în funcție de nevoile specifice. Pentru o valoare excepțională în tehnologia de tăiere cu laser, EMERSON METAL oferă soluții inovatoare, adaptate pentru a spori productivitatea și calitatea în fabricarea oțelului inoxidabil. Mașinile lor oferă precizie, eficiență și economii de costuri pe termen lung, făcându-le o alegere ideală pentru diverse industrii.
FAQ
Î: Ce este tăierea cu laser a tablei de oțel inoxidabil?
R: Tăierea cu laser a tablei de oțel inoxidabil implică utilizarea unui fascicul laser focalizat pentru a tăia sau grava cu precizie foile de oțel inoxidabil, oferind tăieturi curate cu deșeuri minime.
Î: Cum aleg dispozitivul de tăiere cu laser potrivit pentru tăierea cu laser a tablei de oțel inoxidabil?
R: Luați în considerare factori precum viteza de tăiere, precizia, calitatea muchiei, impactul termic și costul. Laserele cu fibră sunt eficiente pentru precizie, în timp ce laserele cu CO2 sunt rentabile pentru foile mai groase.
Î: De ce este preferat laserul cu fibră pentru tăierea cu laser a tablei de oțel inoxidabil?
R: Laserele cu fibră oferă precizie ridicată, viteze de tăiere mai rapide și eficiență energetică, făcându-le ideale pentru tăierea detaliată a tablei de oțel inoxidabil.
