Εισαγωγή: Ο κρίσιμος ρόλος της κοπής ακριβείας στην επεξεργασία σωλήνων
Η κοπή είναι μια από τις πιο θεμελιώδεις και κρίσιμες λειτουργίες στην επεξεργασία σωλήνων από ανθρακούχο χάλυβα χωρίς συγκόλληση. Είτε πρόκειται για προκατασκευή σωλήνων, εγκατάσταση επί τόπου ή συντήρηση και επισκευή, η ποιότητα της κοπής καθορίζει άμεσα την αποτελεσματικότητα των επακόλουθων εργασιών όπως η λοξότμηση, η συγκόλληση και η συναρμολόγηση. Ένα ακατάλληλα κομμένο άκρο σωλήνα μπορεί να οδηγήσει σε ελαττώματα συγκόλλησης, κακή ευθυγράμμιση κατά την εγκατάσταση και τελικά να θέσει σε κίνδυνο την ακεραιότητα ολόκληρου του συστήματος σωληνώσεων. Καθώς οι σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση χρησιμοποιούνται ευρέως σε απαιτητικές εφαρμογές - συμπεριλαμβανομένης της μεταφοράς πετρελαίου και αερίου, συστημάτων ατμού υψηλής πίεσης, υδραυλικού εξοπλισμού και μηχανικών εξαρτημάτων - η επιλογή της κατάλληλης μεθόδου κοπής και η εκτέλεση της με ακρίβεια είναι απαραίτητη. Η επιλογή της τεχνολογίας κοπής πρέπει να λαμβάνει υπόψη πολλούς παράγοντες: διάμετρος σωλήνα και πάχος τοιχώματος, ποιότητα υλικού, απαιτούμενη ποιότητα και ανοχή κοπής, όγκος παραγωγής, διαθεσιμότητα εξοπλισμού και περιορισμοί κόστους. Αυτό το άρθρο παρέχει μια ολοκληρωμένη επισκόπηση των πρωταρχικών μεθόδων κοπής για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση, τα αντίστοιχα πλεονεκτήματα και περιορισμούς τους, καθώς και τις κρίσιμες προφυλάξεις που πρέπει να τηρούνται για την επίτευξη κοπής υψηλής ποιότητας, χωρίς ελαττώματα.
Ταξινόμηση μεθόδων κοπής: Θερμικές, μηχανικές και προηγμένες τεχνολογίες
Οι μέθοδοι κοπής για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση μπορούν να ταξινομηθούν ευρέως σε τρεις κύριες κατηγορίες: θερμική κοπή, μηχανική (ψυχρή) κοπή και κοπή προηγμένης τεχνολογίας. Οι μέθοδοι θερμικής κοπής—συμπεριλαμβανομένης της κοπής με φλόγα με οξυγόνο και της κοπής με πλάσμα—χρησιμοποιούν πηγές θερμότητας υψηλής θερμοκρασίας για την τήξη ή την οξείδωση του μετάλλου, επιτυγχάνοντας ταχεία αφαίρεση υλικού. Αυτές οι μέθοδοι χαρακτηρίζονται από υψηλή απόδοση και καταλληλότητα για σωλήνες με παχύ τοίχωμα, μεγάλης διαμέτρου, αλλά εισάγουν σημαντική εισροή θερμότητας που μπορεί να αλλάξει τις ιδιότητες του υλικού στη ζώνη που επηρεάζεται από τη θερμότητα (HAZ). Μέθοδοι μηχανικής ή ψυχρής κοπής —όπως πριόνισμα, διάτμηση και κοπή τροχού λείανσης— αφαιρούν το υλικό μέσω μηχανικής δύναμης χωρίς την εισαγωγή θερμότητας, διατηρώντας την αρχική μεταλλουργική δομή του σωλήνα. Αυτές οι μέθοδοι προτιμώνται όταν απαιτείται υψηλή ακρίβεια, λεία επιφάνεια και ελάχιστη μεταλλουργική διαταραχή. Οι προηγμένες τεχνολογίες—συμπεριλαμβανομένης της κοπής με λέιζερ και της κοπής με εκτόξευση νερού— προσφέρουν εξαιρετική ακρίβεια και ποιότητα κοπής, αν και συνήθως συνεπάγονται υψηλότερο κόστος εξοπλισμού και είναι οι πλέον κατάλληλες για συγκεκριμένες εφαρμογές, όπως σωλήνες ακριβείας με λεπτά τοιχώματα ή υλικά ευαίσθητα στην εισροή θερμότητας. Η επιλογή μεταξύ αυτών των κατηγοριών εξαρτάται από τις ειδικές απαιτήσεις κάθε εργασίας κοπής, την ακρίβεια εξισορρόπησης, την απόδοση, το κόστος και τη συμβατότητα υλικών.
Πριόνισμα: Το χρυσό πρότυπο για μηχανική κοπή ακριβείας
Το πριόνισμα θεωρείται ευρέως ως η μέθοδος κοπής που παρέχει την καλύτερη ποιότητα κοπής για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση. Είναι κατάλληλο για την κοπή ακατέργαστων σωλήνων από ανθρακούχο χάλυβα, κράμα χάλυβα, ανοξείδωτο χάλυβα και ανθεκτικά στη διάβρωση κράματα σε διάφορες προδιαγραφές. Ο εξοπλισμός πριονίσματος περιλαμβάνει πριονοκορδέλες, κυκλικά κρύα πριόνια και πριόνια πλώρης. Τα πριονοκορδέλα προσφέρουν στενή κεφαλή, ελάχιστη απώλεια υλικού και χαμηλό θόρυβο, με τυπικές παραμέτρους κοπής γραμμικής ταχύτητας 20-80 m/min και ταχύτητα τροφοδοσίας 0,05-0,3 mm/δόντι. Τα κυκλικά κρύα πριόνια παρέχουν υψηλή απόδοση και λείες ακραίες επιφάνειες, καθιστώντας τα ιδιαίτερα κατάλληλα για σωλήνες με παχύ τοιχώματα πάχους τοιχώματος έως 50 mm. Για παραγωγή μεγάλου όγκου, τα πριονοκορδέλα ελεγχόμενα με CNC με συσκευές αυτόματης μέτρησης μήκους και αφαίρεσης γρεζιών μπορούν να επιτύχουν χρόνους κοπής ενός τεμαχίου 10-30 δευτερολέπτων. Η ποιότητα της κοπής του πριονιού εξαρτάται σε μεγάλο βαθμό από την επιλογή της λεπίδας και τις παραμέτρους λειτουργίας. Για σωλήνες από ανθρακούχο χάλυβα, οι λεπίδες από χάλυβα υψηλής ταχύτητας (HSS) είναι γενικά κατάλληλες. για κράμα χάλυβα και ανοξείδωτο χάλυβα, συνιστώνται λεπίδες με μύτη από καρβίδιο ή διμεταλλικά. Η επαρκής ψύξη και λίπανση με χρήση γαλακτωματοποιημένου λαδιού ή υγρού κοπής είναι απαραίτητη για την πρόληψη της ανόπτησης του άκρου του σωλήνα και της πρόωρης φθοράς της λεπίδας. Η σωστή σύσφιξη του τεμαχίου εργασίας με χρήση μπλοκ V ή ειδικών εξαρτημάτων αποτρέπει την οβάλ παραμόρφωση κατά την κοπή. Η καθετότητα της ακραίας όψης θα πρέπει να διατηρείται εντός 1,5 mm για γενικές εφαρμογές και 0,5 mm για απαιτήσεις ακρίβειας. Για υλικά με υψηλή περιεκτικότητα σε κράμα ή υλικά που κόβονται δύσκολα, συνιστώνται λεπίδες πριονιού από κράμα με βάση το κοβάλτιο, όπως το M42, καθώς προσφέρουν περισσότερο από τριπλάσια αντοχή από τις συμβατικές λεπίδες καρβιδίου του βολφραμίου.

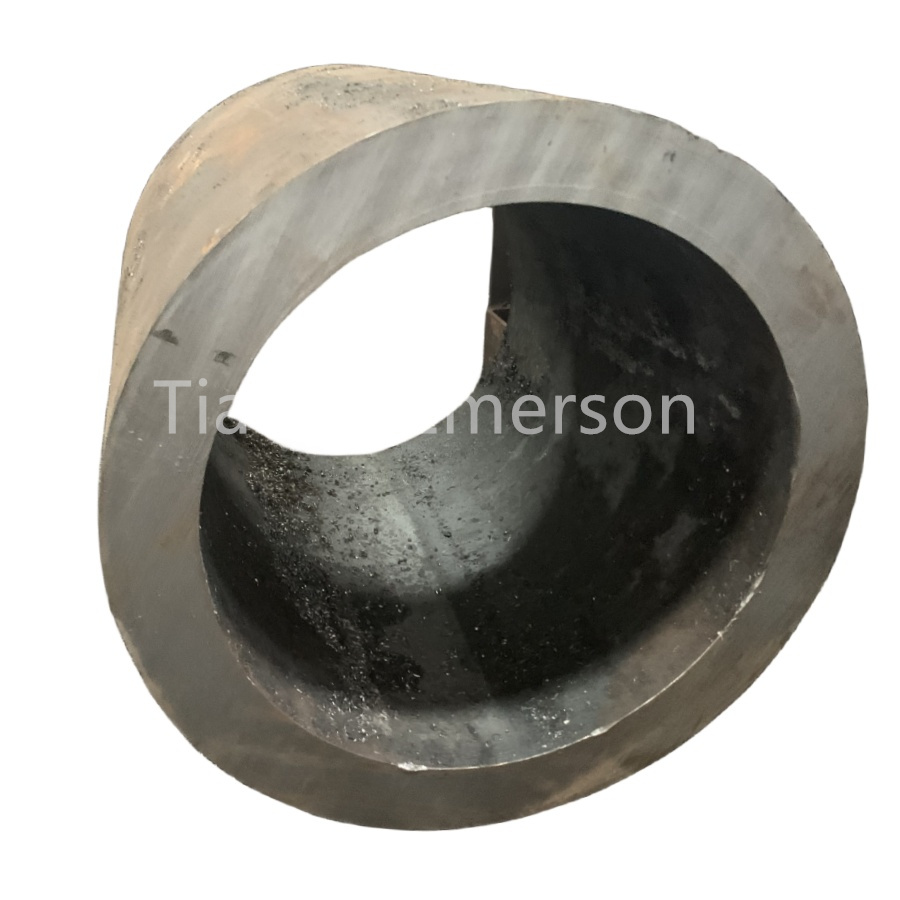

Κοπή φλόγας: Οικονομική λύση για σωλήνες με παχύ τοίχωμα
Η κοπή με φλόγα με οξυγόνο παραμένει μία από τις πιο οικονομικές και ευρέως χρησιμοποιούμενες μεθόδους για την κοπή σωλήνων από ανθρακούχο χάλυβα χωρίς ραφή με παχύ τοίχωμα, ιδιαίτερα σε εφαρμογές επιτόπιας και σκληρής κοπής. Η διαδικασία περιλαμβάνει προθέρμανση του χάλυβα με φλόγα υψηλής θερμοκρασίας (συνήθως οξυ-ακετυλένιο ή οξυ-προπάνιο) στους περίπου 1100°C, ακολουθούμενη από πίδακα οξυγόνου υψηλής πίεσης που οξειδώνει (καίει) το σίδηρο και διώχνει τη λιωμένη σκωρία. Ο εξοπλισμός είναι σχετικά απλός και φορητός, με χαμηλό κόστος λειτουργίας. Ωστόσο, η κοπή με φλόγα παράγει μια σχετικά ευρεία ζώνη που επηρεάζεται από τη θερμότητα (συνήθως 1-3 mm), μια ανώμαλη και τραχιά επιφάνεια κοπής με λιωμένη σκωρία και σχετικά κακή ακρίβεια (±1-2 mm), που γενικά απαιτεί δευτερογενή επεξεργασία. Αυτή η μέθοδος είναι κατάλληλη για ανθρακούχους χάλυβες με περιεκτικότητα σε άνθρακα κάτω από 0,5%, όπως ο χάλυβας Q235, Q345B και 20#. Για σωλήνες με παχύ τοίχωμα, οι αυτοματοποιημένες μηχανές κοπής φλόγας πολλαπλών κεφαλών μπορούν να βελτιώσουν σημαντικά την απόδοση και τη συνοχή. Οι παράμετροι της διαδικασίας πρέπει να επιλέγονται προσεκτικά με βάση το πάχος τοιχώματος: για πάχος τοιχώματος 6-20 mm, οι ταχύτητες κοπής κυμαίνονται συνήθως από 300-500 mm/min. Για σωλήνες με τάση προς σκλήρυνση ή για εφαρμογές υψηλής πίεσης, εάν χρησιμοποιείται κοπή με φλόγα ή πλάσμα, το προσβεβλημένο στρώμα στην επιφάνεια κοπής πρέπει να αφαιρεθεί, συνήθως σε ελάχιστο βάθος 0,5 mm.
Κοπή πλάσματος: Λύση υψηλής ταχύτητας για τοίχους μεσαίου έως χοντρού
Η κοπή πλάσματος χρησιμοποιεί έναν πίδακα υψηλής ταχύτητας ιονισμένου αερίου (πλάσμα) για να δημιουργήσει ένα τόξο εξαιρετικά υψηλής θερμοκρασίας που λιώνει το μέταλλο, το οποίο στη συνέχεια διοχετεύεται από το ρεύμα αερίου υψηλής ταχύτητας. Αυτή η μέθοδος προσφέρει πολύ υψηλή ταχύτητα κοπής, τη δυνατότητα κοπής οποιουδήποτε αγώγιμου μετάλλου, συμπεριλαμβανομένου του ανοξείδωτου χάλυβα και του κράματος χάλυβα, και μια ζώνη που επηρεάζεται από τη θερμότητα μικρότερη από αυτή της κοπής με φλόγα, με αποτέλεσμα μια καθαρότερη κοπή. Η κοπή πλάσματος είναι ιδιαίτερα κατάλληλη για αποτελεσματική κοπή σωλήνων μεσαίου λεπτού τοιχώματος πάχους έως και 20 mm και είναι ιδιαίτερα αποτελεσματική για δύσκολα κοπτικά υλικά όπως κράμα χάλυβα και ανοξείδωτο χάλυβα. Συνιστάται για γρήγορη κοπή χαλύβδινων σωλήνων χωρίς ραφή με παχύ τοίχωμα που υπερβαίνει τα 10 mm πάχος τοιχώματος, δημιουργώντας μια σχετικά λεία επιφάνεια κοπής. Ωστόσο, ο εξοπλισμός είναι πιο ακριβός από την κοπή με φλόγα και η διαδικασία δημιουργεί θόρυβο και αναθυμιάσεις. Η κοπή που παράγεται από την κοπή πλάσματος έχει τυπικά σχήμα 'V' με ελαφρά γωνία. Κατά την κοπή κραματοποιημένων χάλυβων που περιέχουν ενώσεις χρωμίου, είναι απαραίτητος ο σωστός αερισμός, καθώς ο καπνός περιέχει δυνητικά επικίνδυνες ουσίες. Για εφαρμογές μαζικής παραγωγής με υψηλές απαιτήσεις για ποιότητα κοπής και ακεραιότητα υλικού, η κοπή πλάσματος προσφέρει εξαιρετική ισορροπία ταχύτητας και ποιότητας.
Κοπή με λέιζερ: Απαράμιλλη ακρίβεια για λεπτά τοιχώματα και σύνθετα προφίλ
Η κοπή με λέιζερ αντιπροσωπεύει την κορυφή της τεχνολογίας κοπής ακριβείας για σωλήνες από ανθρακούχο χάλυβα χωρίς ραφή. Αυτή η μέθοδος χρησιμοποιεί μια εστιασμένη, υψηλής ενέργειας δέσμη λέιζερ για γρήγορη τήξη και εξάτμιση του υλικού, με υποβοηθητικό αέριο υψηλής πίεσης που αφαιρεί τη λιωμένη σκωρία. Τα πλεονεκτήματα της κοπής με λέιζερ είναι εξαιρετικά: υψηλή ακρίβεια (±0,1mm), εξαιρετική ποιότητα κοπής με λείες άκρες χωρίς γρέζια, ελάχιστη ζώνη που επηρεάζεται από τη θερμότητα και δυνατότητα κοπής πολύπλοκων σχημάτων και περίπλοκων προφίλ. Η κοπή με λέιζερ παράγει καθαρές, λείες τομές που είναι έτοιμες για το επόμενο βήμα συναρμολόγησης χωρίς αφαίρεση γρεζιών, λείανση ή επανεπεξεργασία. Ωστόσο, αυτά τα οφέλη συνοδεύονται από σημαντικά μειονεκτήματα: υψηλή επένδυση σε εξοπλισμό, χαμηλότερη απόδοση για την κοπή σωλήνων με παχύ τοίχωμα και υψηλό κόστος λειτουργίας. Η κοπή με λέιζερ ενδείκνυται καλύτερα για σωλήνες ακριβείας με λεπτά τοιχώματα πάχους τοιχώματος έως 12 mm που απαιτούν εξαιρετικά υψηλή ακρίβεια και ποιότητα κοπής, όπως σωλήνες υδραυλικού συστήματος, σωλήνες οργάνων και σωλήνες αυτοκινήτων. Για σωλήνες με λεπτά τοιχώματα (<5 mm), μπορούν επίσης να ληφθούν υπόψη μέθοδοι περιστροφικής κοπής. Η υψηλή ακρίβεια της κοπής με λέιζερ το καθιστά ιδιαίτερα πολύτιμο στην κατασκευή μηχανημάτων και στις αεροδιαστημικές εφαρμογές όπου πρέπει να πληρούνται αυστηρές απαιτήσεις ποιότητας διαστάσεων και επιφανειών. Κατά την επιλογή κοπής με λέιζερ για επεξεργασία κατά παρτίδες μεγάλου όγκου, η ανάλυση κόστους-οφέλους πρέπει να λαμβάνει υπόψη την αντιστάθμιση μεταξύ της επένδυσης σε εξοπλισμό και της μείωσης των εργασιών δευτερογενούς επεξεργασίας.
Κοπή υδροβολής: Ζώνη μηδενικής θερμότητας για ευαίσθητα υλικά
Η κοπή με υδροβολή προσφέρει ένα μοναδικό πλεονέκτημα μεταξύ των μεθόδων κοπής: είναι μια εντελώς ψυχρή διαδικασία κοπής που δεν δημιουργεί ζώνη που επηρεάζεται από τη θερμότητα. Αυτή η μέθοδος χρησιμοποιεί ένα ρεύμα υψηλής πίεσης νερού, συχνά αναμεμειγμένο με λειαντικά σωματίδια, για να διαβρώσει το υλικό κατά μήκος της προγραμματισμένης διαδρομής. Τα πλεονεκτήματα της κοπής με εκτόξευση νερού περιλαμβάνουν εξαιρετική ποιότητα κοπής, χωρίς θερμική παραμόρφωση και χωρίς ρύπανση—καθιστώντας την φιλική προς το περιβάλλον. Η απουσία εισροής θερμότητας εξαλείφει τον κίνδυνο μεταλλουργικών αλλαγών, σκλήρυνσης ή μικρορωγμών στην κομμένη άκρη, κάτι που είναι ιδιαίτερα πολύτιμο για υλικά ευαίσθητα στις θερμικές επιδράσεις. Ωστόσο, το κόστος εξοπλισμού και συντήρησης είναι σχετικά υψηλό και η μέθοδος είναι κατά κύριο λόγο κατάλληλη για συγκεκριμένα υλικά και εφαρμογές. Σε βιομηχανίες με αυστηρές απαιτήσεις υγιεινής και καθαριότητας, όπως η επεξεργασία τροφίμων και τα φαρμακευτικά προϊόντα, η κοπή με εκτόξευση νερού είναι ιδανική επιλογή γιατί δεν προκαλεί θερμικές επιδράσεις ή μόλυνση. Για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση, η κοπή με εκτόξευση νερού προορίζεται συνήθως για εξειδικευμένες εφαρμογές όπου οι θερμικές μέθοδοι θα έβαζαν σε κίνδυνο τις ιδιότητες του υλικού ή όπου απαιτείται η υψηλότερη ποιότητα κοπής.
Μέθοδοι διάτμησης και θραύσης: Επιλογές υψηλής απόδοσης για συγκεκριμένες εφαρμογές
Οι μέθοδοι διάτμησης και θραύσης προσφέρουν λύσεις κοπής υψηλής απόδοσης για συγκεκριμένες εφαρμογές και τύπους σωλήνων. Η διάτμηση χαρακτηρίζεται από υψηλή απόδοση παραγωγής και χαμηλό κόστος κοπής. Οι σωλήνες χωρίς ραφή μεσαίου άνθρακα και οι δομικοί σωλήνες από κράμα άνθρακα χαμηλών εκπομπών άνθρακα κόβονται κυρίως με διάτμηση, με μηχανές κοπής μεγάλης χωρητικότητας που χρησιμοποιούνται για διπλή διάτμηση για βελτίωση της απόδοσης. Για να μειωθεί η ισοπέδωση των άκρων κατά την κοπή, χρησιμοποιούνται συνήθως διαμορφωμένες λεπίδες. Για χαλύβδινους σωλήνες χωρίς ραφή που είναι επιρρεπείς σε ρωγμές διάτμησης, οι χαλύβδινοι σωλήνες προθερμαίνονται στους 300°C κατά τη διάτμηση. Η μέθοδος θραύσης χρησιμοποιεί μια πρέσα θραύσης: ένας κοπτικός πυρσός δημιουργεί πρώτα εγκοπές σε προκαθορισμένα σημεία θραύσης και, στη συνέχεια, χρησιμοποιείται μια τριγωνική σφήνα για τη θραύση του σωλήνα. Ενώ αυτές οι μέθοδοι προσφέρουν υψηλή παραγωγικότητα για ορισμένες εφαρμογές, έχουν αντικατασταθεί σε μεγάλο βαθμό από το πριόνισμα για τις περισσότερες γενικές απαιτήσεις κοπής λόγω της ανώτερης ποιότητας τελικής όψης και της ακρίβειας του πριονίσματος.
Βασικές προφυλάξεις: Επιλογή εργαλείου, διαχείριση θερμότητας και επεξεργασία μετά την κοπή
Πρέπει να τηρούνται αρκετές κρίσιμες προφυλάξεις κατά την κοπή σωλήνων από ανθρακούχο χάλυβα χωρίς ραφή για να διασφαλιστεί η ποιότητα κοπής, η αποφυγή ελαττωμάτων και η προστασία του εξοπλισμού. Η επιλογή εργαλείου είναι πρωταρχικής σημασίας: για σωλήνες από ανθρακούχο χάλυβα, οι λεπίδες από χάλυβα υψηλής ταχύτητας (HSS) είναι κατάλληλες. για κράμα χάλυβα και ανοξείδωτο χάλυβα, απαιτούνται λεπίδες από καρβίδιο ή διμεταλλικά. Για υλικά υψηλής σκληρότητας όπως το 12Cr1MoV, που περιέχει χρώμιο, μολυβδαίνιο και βανάδιο, οι συνηθισμένες λεπίδες πριονιού είναι επιρρεπείς σε θρυμματισμό. Συνιστώνται λεπίδες πριονιού από κράμα κοβαλτίου όπως υλικό M42. Τα εργαλεία καρβιδίου με υψηλή αντοχή στη φθορά και αντοχή στη θερμότητα απαιτούνται γενικά για σωλήνες χωρίς ραφή που έλκονται εν ψυχρώ. Η ψύξη και η λίπανση είναι απαραίτητες κατά τη μηχανική κοπή: πρέπει να χρησιμοποιείται γαλακτωματοποιημένο λάδι ή υγρό κοπής για να αποφευχθεί η ανόπτηση του άκρου του σωλήνα και η φθορά της λεπίδας. Για σωλήνες με παχύ τοίχωμα (>25mm) ή κατά την κοπή σε περιβάλλοντα χαμηλής θερμοκρασίας, συνιστάται η προθέρμανση στους 100°C περίπου για την αποφυγή ρωγμών στην κοπή. Μετά την κοπή, θα πρέπει να χρησιμοποιηθεί ένας γωνιακός μύλος για να εξομαλυνθεί το άκρο του σωλήνα και να αφαιρεθεί οποιοδήποτε πλαστικό στρώμα ή γρέζια. Η αφαίρεση γρεζιών είναι απαραίτητη: μετά την κοπή, χρησιμοποιήστε μια λίμα ή γυαλόχαρτο για να αφαιρέσετε τα γρέζια και να εξομαλύνετε τις άκρες για να αποφύγετε τραυματισμούς και να εξασφαλίσετε τη σωστή εφαρμογή κατά την ένωση σωλήνων. Για σωλήνες που φέρουν πίεση, θα πρέπει να πραγματοποιηθεί επιθεώρηση με μαγνητικά σωματίδια για να ελεγχθεί η κομμένη άκρη για κρυμμένες ρωγμές που είναι δύσκολο να εντοπιστούν με γυμνό μάτι και συνιστάται η ανόπτηση ανακούφισης από το στρες.
Οδηγίες επιλογής για συγκεκριμένες εφαρμογές
Η επιλογή της βέλτιστης μεθόδου κοπής για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση πρέπει να βασίζεται σε μια ολοκληρωμένη αξιολόγηση πολλαπλών παραγόντων. Για εφαρμογές που απαιτούν υψηλή επιπεδότητα άκρων και ακρίβεια διαστάσεων, η κοπή με λέιζερ και η κοπή με εκτόξευση νερού προσφέρουν τα μεγαλύτερα πλεονεκτήματα. Για μεγάλες ποσότητες ή σωλήνες από χάλυβα μεγάλης διαμέτρου, η κοπή με φλόγα παρέχει μια γρήγορη και οικονομική λύση. Για παραγωγή μεσαίας κλίμακας με μέτριες απαιτήσεις ποιότητας, η κοπή πλάσματος προσφέρει εξαιρετική ισορροπία ταχύτητας και ποιότητας. Για εφαρμογές όπου πρέπει να διατηρηθεί η μεταλλουργική ακεραιότητα και η εισαγωγή θερμότητας είναι απαράδεκτη, θα πρέπει να επιλέγεται μηχανικό πριόνισμα ή κοπή με εκτόξευση νερού. Το κόστος του εξοπλισμού και τα περιβαλλοντικά ζητήματα παίζουν επίσης σημαντικό ρόλο: σε εφαρμογές με αυστηρές περιβαλλοντικές απαιτήσεις, η κοπή με εκτόξευση νερού και η κοπή με λέιζερ προσφέρουν καθαρότερες εναλλακτικές λύσεις σε σχέση με τις θερμικές μεθόδους. Αξιολογώντας προσεκτικά αυτούς τους παράγοντες σε σχέση με τις συγκεκριμένες απαιτήσεις κάθε έργου, οι κατασκευαστές μπορούν να επιλέξουν τη μέθοδο κοπής που παρέχει τη βέλτιστη ισορροπία ποιότητας, απόδοσης και κόστους.
