Introduction : Le rôle essentiel de la découpe de précision dans le traitement des tuyaux
La découpe est l’une des opérations les plus fondamentales et les plus critiques dans le traitement des tubes sans soudure en acier au carbone. Qu'il s'agisse de préfabrication de tuyaux, d'installation sur site ou de maintenance et de réparation, la qualité de la coupe détermine directement l'efficacité des opérations ultérieures telles que le chanfreinage, le soudage et l'assemblage. Une extrémité de tuyau mal coupée peut entraîner des défauts de soudure, un désalignement lors de l'installation et, à terme, compromettre l'intégrité de l'ensemble du système de tuyauterie. Étant donné que les tubes sans soudure en acier au carbone sont largement utilisés dans des applications exigeantes, notamment le transport de pétrole et de gaz, les systèmes de vapeur à haute pression, les équipements hydrauliques et les composants mécaniques, il est essentiel de sélectionner la méthode de coupe appropriée et de l'exécuter avec précision. Le choix de la technologie de coupe doit prendre en compte plusieurs facteurs : le diamètre du tuyau et l'épaisseur de paroi, la qualité du matériau, la qualité et la tolérance de coupe requises, le volume de production, la disponibilité de l'équipement et les contraintes de coûts. Cet article fournit un aperçu complet des principales méthodes de coupe des tubes sans soudure en acier au carbone, de leurs avantages et limites respectifs, ainsi que des précautions critiques qui doivent être observées pour obtenir des coupes de haute qualité et sans défauts.
Classification des méthodes de coupe : technologies thermiques, mécaniques et avancées
Les méthodes de découpe des tubes sans soudure en acier au carbone peuvent être classées en trois catégories principales : la découpe thermique, la découpe mécanique (à froid) et la découpe technologique avancée. Les méthodes de coupage thermique, notamment l'oxycoupage à la flamme et le coupage au plasma, utilisent des sources de chaleur à haute température pour faire fondre ou oxyder le métal, permettant ainsi un enlèvement rapide de la matière. Ces méthodes se caractérisent par une efficacité élevée et une adaptation aux tuyaux à parois épaisses et de grand diamètre, mais elles introduisent un apport de chaleur important qui peut altérer les propriétés des matériaux dans la zone affectée thermiquement (ZAT). Les méthodes mécaniques ou de coupe à froid, telles que le sciage, le cisaillement et la coupe à la meule, enlèvent la matière par force mécanique sans introduire de chaleur, préservant ainsi la structure métallurgique d'origine du tuyau. Ces méthodes sont préférées lorsqu’une haute précision, une finition de surface lisse et une perturbation métallurgique minimale sont requises. Les technologies avancées, notamment la découpe au laser et la découpe au jet d'eau, offrent une précision et une qualité de coupe exceptionnelles, même si elles impliquent généralement des coûts d'équipement plus élevés et sont mieux adaptées à des applications spécifiques telles que les tuyaux de précision à paroi mince ou les matériaux sensibles à l'apport de chaleur. La sélection parmi ces catégories dépend des exigences spécifiques de chaque tâche de découpe, de l'équilibre entre la précision, l'efficacité, le coût et la compatibilité des matériaux.
Sciage : la référence en matière de coupe mécanique de précision
Le sciage est largement considéré comme la méthode de coupe offrant la meilleure qualité de coupe pour les tubes en acier au carbone sans soudure. Il convient à la coupe d'ébauches de tuyaux en acier au carbone, en acier allié, en acier inoxydable et en alliages résistants à la corrosion selon diverses spécifications. L'équipement de sciage comprend les scies à ruban, les scies circulaires à froid et les scies à archet. Les scies à ruban offrent un trait de scie étroit, une perte de matière minimale et un faible bruit, avec des paramètres de coupe typiques de 20 à 80 m/min de vitesse linéaire et une vitesse d'avance de 0,05 à 0,3 mm/dent. Les scies circulaires à froid offrent un rendement élevé et des faces d'extrémité lisses, ce qui les rend particulièrement adaptées aux tuyaux à paroi épaisse jusqu'à 50 mm d'épaisseur. Pour la production en grand volume, les scies à ruban à commande CNC dotées de dispositifs automatiques de mesure de longueur et d'ébavurage peuvent atteindre des temps de coupe d'une seule pièce de 10 à 30 secondes. La qualité de la coupe à la scie dépend fortement du choix de la lame et des paramètres de fonctionnement. Pour les tuyaux en acier au carbone, les lames en acier rapide (HSS) conviennent généralement ; pour l'acier allié et l'acier inoxydable, des lames à pointe de carbure ou bimétalliques sont recommandées. Un refroidissement et une lubrification adéquats à l'aide d'huile émulsionnée ou de liquide de coupe sont essentiels pour éviter le recuit de l'extrémité du tuyau et l'usure prématurée de la lame. Un serrage correct de la pièce à l'aide de blocs en V ou de fixations dédiées empêche la déformation ovale pendant la coupe. La perpendiculaire de la face d'extrémité doit être maintenue à 1,5 mm pour les applications générales et à 0,5 mm pour les exigences de précision. Pour les matériaux fortement alliés ou difficiles à couper, les lames de scie en alliage à base de cobalt telles que M42 sont recommandées, car elles offrent une durabilité plus de trois fois supérieure aux lames en carbure de tungstène classiques.

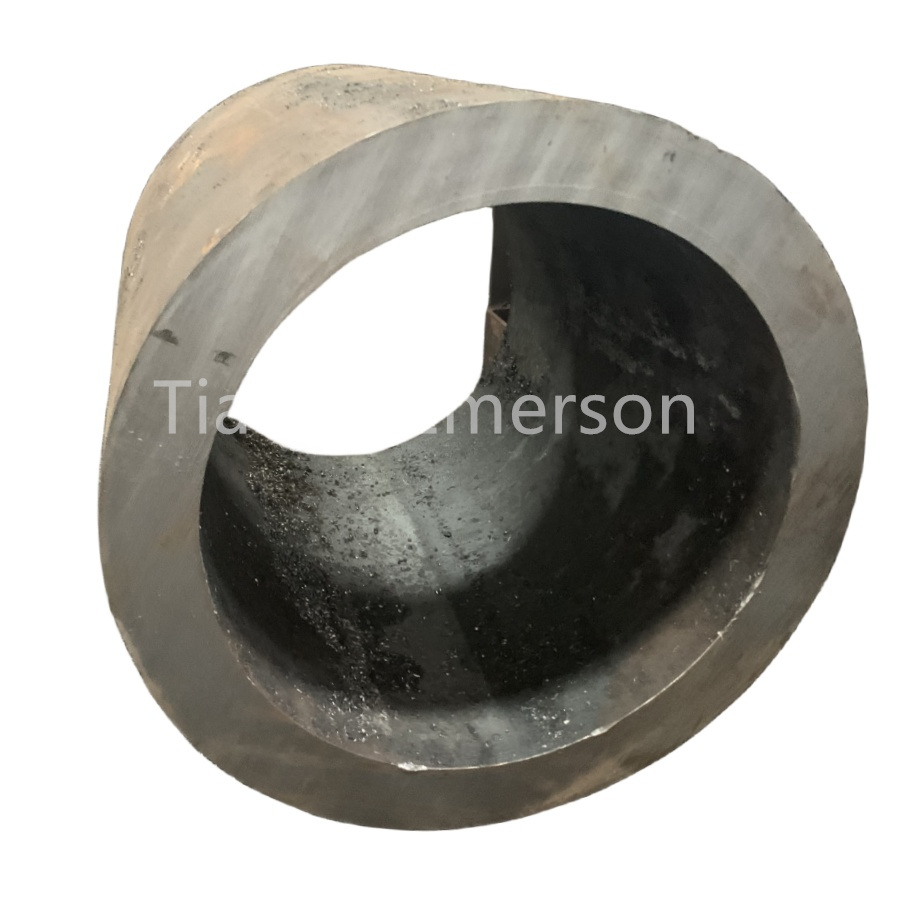

Découpage à la flamme : solution économique pour les tuyaux à parois épaisses
L'oxycoupage à la flamme reste l'une des méthodes les plus économiques et les plus largement utilisées pour couper des tubes en acier au carbone sans soudure à parois épaisses, en particulier dans les applications de découpe sur site et d'ébauche. Le processus consiste à préchauffer l'acier avec une flamme à haute température (généralement oxyacétylène ou oxypropane) jusqu'à environ 1 100 °C, suivi d'un jet d'oxygène à haute pression qui oxyde (brûle) le fer et souffle les scories fondues. L'équipement est relativement simple et portable, avec de faibles coûts d'exploitation. Cependant, l'oxycoupage produit une zone affectée thermiquement relativement large (généralement 1 à 3 mm), une surface de coupe inégale et rugueuse avec des scories fondues et une précision relativement médiocre (± 1 à 2 mm), nécessitant généralement un traitement secondaire. Cette méthode convient aux aciers au carbone dont la teneur en carbone est inférieure à 0,5 %, tels que l'acier Q235, Q345B et 20#. Pour les tuyaux à paroi épaisse, les machines automatisées d’oxycoupage multi-têtes peuvent améliorer considérablement l’efficacité et la cohérence. Les paramètres du processus doivent être soigneusement sélectionnés en fonction de l'épaisseur de la paroi : pour une épaisseur de paroi de 6 à 20 mm, les vitesses de coupe varient généralement de 300 à 500 mm/min. Pour les tuyaux ayant tendance à durcir ou pour les applications à haute pression, si un coupage à la flamme ou au plasma est utilisé, la couche affectée sur la surface coupée doit être retirée, généralement sur une profondeur minimale de 0,5 mm.
Découpe plasma : solution à grande vitesse pour murs moyens à épais
Le coupage au plasma utilise un jet de gaz ionisé (plasma) à grande vitesse pour créer un arc à température extrêmement élevée qui fait fondre le métal, qui est ensuite emporté par le flux de gaz à grande vitesse. Cette méthode offre une vitesse de coupe très élevée, la capacité de couper n'importe quel métal conducteur, y compris l'acier inoxydable et l'acier allié, et une zone affectée thermiquement plus petite que celle de l'oxycoupage, ce qui permet une coupe plus nette. Le coupage au plasma est particulièrement adapté à la coupe efficace de tuyaux à paroi moyennement fine jusqu'à 20 mm d'épaisseur et est particulièrement efficace pour les matériaux difficiles à couper tels que l'acier allié et l'acier inoxydable. Il est recommandé pour la coupe rapide de tubes en acier sans soudure à paroi épaisse dépassant 10 mm d'épaisseur, produisant une surface de coupe relativement lisse. Cependant, l’équipement est plus coûteux que l’oxycoupage et le processus génère du bruit et des fumées. La coupe produite par découpage plasma a généralement une forme de « V » avec un léger angle. Lors de la coupe d'aciers alliés contenant des composés de chrome, une ventilation adéquate est essentielle car la fumée contient des substances potentiellement dangereuses. Pour les applications de production de masse avec des exigences élevées en matière de qualité de coupe et d’intégrité des matériaux, le coupage plasma offre un excellent équilibre entre vitesse et qualité.
Découpe laser : une précision inégalée pour les profils complexes et à parois fines
La découpe laser représente le summum de la technologie de découpe de précision pour les tubes sans soudure en acier au carbone. Cette méthode utilise un faisceau laser focalisé à haute énergie pour faire fondre et vaporiser rapidement le matériau, avec un gaz d'assistance à haute pression éliminant les scories fondues. Les avantages de la découpe laser sont exceptionnels : haute précision (±0,1 mm), excellente qualité de coupe avec des bords lisses et sans bavures, zone affectée thermiquement minimale et capacité à découper des formes et des profils complexes. La découpe laser produit des coupes nettes et lisses, prêtes pour la prochaine étape d'assemblage, sans ébavurage, meulage ou retouche. Cependant, ces avantages s'accompagnent d'inconvénients importants : un investissement en équipement élevé, une efficacité moindre pour la coupe de tuyaux à paroi épaisse et des coûts d'exploitation élevés. La découpe laser est particulièrement adaptée aux tuyaux de précision à paroi mince jusqu'à 12 mm d'épaisseur nécessitant une précision et une qualité de coupe extrêmement élevées, tels que les tuyaux de systèmes hydrauliques, les tuyaux d'instruments et les tuyaux automobiles. Pour les tuyaux à paroi mince (<5 mm), des méthodes de découpe rotative peuvent également être envisagées. La haute précision de la découpe laser la rend particulièrement utile dans la fabrication de machines et les applications aérospatiales où des exigences strictes en matière de dimensions et de qualité de surface doivent être respectées. Lors du choix de la découpe laser pour le traitement par lots de gros volumes, l'analyse coûts-avantages doit prendre en compte le compromis entre l'investissement en équipement et la réduction des opérations de traitement secondaire.
Découpe au jet d'eau : Zéro zone affectée par la chaleur pour les matériaux sensibles
La découpe au jet d'eau offre un avantage unique parmi les méthodes de découpe : il s'agit d'un processus de découpe entièrement à froid qui ne produit aucune zone affectée par la chaleur. Cette méthode utilise un jet d’eau à haute pression, souvent mélangé à des particules abrasives, pour éroder le matériau le long du trajet programmé. Les avantages de la découpe au jet d’eau incluent une excellente qualité de coupe, aucune déformation thermique et aucune pollution, ce qui la rend respectueuse de l’environnement. L’absence d’apport de chaleur élimine les risques de modifications métallurgiques, de durcissement ou de microfissures au niveau du bord coupé, ce qui est particulièrement appréciable pour les matériaux sensibles aux effets thermiques. Cependant, les coûts d’équipement et de maintenance sont relativement élevés et le procédé est principalement adapté à des matériaux et à des applications spécifiques. Dans les industries ayant des exigences strictes en matière d’hygiène et de propreté, telles que l’agroalimentaire et l’industrie pharmaceutique, la découpe au jet d’eau est un choix idéal car elle ne produit aucun effet thermique ni contamination. Pour les tubes sans soudure en acier au carbone, la découpe au jet d'eau est généralement réservée aux applications spécialisées où les méthodes thermiques compromettraient les propriétés du matériau ou où la plus haute qualité de coupe est requise.
Méthodes de cisaillement et de fracture : options à haut rendement pour des applications spécifiques
Les méthodes de cisaillement et de fracture offrent des solutions de coupe à haute efficacité pour des applications et des types de tuyaux spécifiques. Le cisaillement se caractérise par une efficacité de production élevée et un faible coût de coupe. Les tubes sans soudure à teneur moyenne en carbone et les tubes en acier de construction en alliage à faible teneur en carbone sont principalement coupés par cisaillement, avec des cisailles de grand tonnage utilisées pour le double cisaillement afin d'améliorer l'efficacité. Pour réduire l'aplatissement des extrémités pendant la coupe, des lames profilées sont généralement utilisées. Pour les tubes en acier sans soudure sujets aux fissures de cisaillement, les tubes en acier sont préchauffés à 300°C pendant le cisaillement. La méthode de fracture utilise une presse à fracture : un chalumeau crée d'abord des encoches à des points de rupture prédéterminés, puis une cale triangulaire est utilisée pour fracturer le tuyau. Bien que ces méthodes offrent une productivité élevée pour certaines applications, elles ont été largement remplacées par le sciage pour la plupart des exigences générales de coupe en raison de la qualité supérieure des faces d'extrémité et de la précision du sciage.
Précautions essentielles : sélection des outils, gestion de la chaleur et traitement post-découpe
Plusieurs précautions critiques doivent être observées lors de la découpe de tubes en acier au carbone sans soudure pour garantir la qualité de la coupe, prévenir les défauts et protéger l'équipement. Le choix des outils est primordial : pour les tuyaux en acier au carbone, les lames en acier rapide (HSS) sont appropriées ; pour l'acier allié et l'acier inoxydable, des lames en carbure ou bimétalliques sont nécessaires. Pour les matériaux de haute dureté tels que le 12Cr1MoV, qui contient du chrome, du molybdène et du vanadium, les lames de scie ordinaires sont sujettes à l'écaillage ; des lames de scie en alliage à base de cobalt telles que le matériau M42 sont recommandées. Des outils en carbure présentant une résistance élevée à l'usure et à la chaleur sont généralement requis pour les tubes sans soudure étirés à froid. Le refroidissement et la lubrification sont essentiels lors de la découpe mécanique : de l'huile émulsionnée ou du liquide de coupe doit être utilisé pour éviter le recuit de l'extrémité du tube et l'usure de la lame. Pour les tuyaux à paroi épaisse (>25 mm) ou lors de découpes dans des environnements à basse température, un préchauffage à environ 100°C est recommandé pour éviter les fissures au niveau de la coupe. Après la coupe, une meuleuse d'angle doit être utilisée pour lisser l'extrémité du tuyau et éliminer toute couche de plastique ou bavures. L'ébavurage est indispensable : après la découpe, utilisez une lime ou du papier de verre pour éliminer les bavures et lisser les bords afin d'éviter les blessures et d'assurer un bon ajustement lors de l'assemblage des tuyaux. Pour les tuyaux sous pression, une inspection par magnétoscopie doit être effectuée pour vérifier que le bord coupé ne présente pas de fissures cachées difficiles à détecter à l'œil nu, et un recuit de détente est recommandé.
Lignes directrices de sélection spécifiques à l'application
La sélection de la méthode de coupe optimale pour les tubes sans soudure en acier au carbone doit être basée sur une évaluation complète de plusieurs facteurs. Pour les applications nécessitant une planéité des bords et une précision dimensionnelle élevées, la découpe au laser et la découpe au jet d'eau offrent les plus grands avantages. Pour les grandes quantités ou les tubes en acier de grand diamètre, l’oxycoupage constitue une solution rapide et économique. Pour une production à moyenne échelle avec des exigences de qualité modérées, le coupage plasma offre un excellent équilibre entre vitesse et qualité. Pour les applications où l’intégrité métallurgique doit être préservée et où l’apport de chaleur est inacceptable, le sciage mécanique ou la découpe au jet d’eau doivent être sélectionnés. Le coût de l'équipement et les considérations environnementales jouent également un rôle important : dans les applications soumises à des exigences environnementales strictes, la découpe au jet d'eau et la découpe au laser offrent des alternatives plus propres aux méthodes thermiques. En évaluant soigneusement ces facteurs par rapport aux exigences spécifiques de chaque projet, les fabricants peuvent sélectionner la méthode de découpe qui offre l'équilibre optimal entre qualité, efficacité et coût.
