עיצוב, בחירת חומרים וחיתוך של חלקים משובצים

עקרונות עיצוב: הבסיס המבני של שיבולים אמינים

התכנון של חלקים משובצים מפלדה נשלט על ידי עקרונות הנדסיים מבניים מבוססים המבטיחים העברת עומס בטוחה ויעילה בין מבני פלדה ליסודות בטון. לוחות משובצים (EPs) משמשים בדרך כלל לחיבור חלקי פלדה מבניים לרכיבי בנייה מבטון מזוין כגון קירות ועמודים. לוחות פלדה יצוקים במקומם עם חתיכים של פלדה ראשים מהווים סוג נפוץ של מערכת חיבור, הממלאת תפקיד חשוב במנגנוני העברת עומסים אנכיים וצדיים ובפיזור האנרגיה של תגובות סיסמיות על ידי מתן משיכות מספקת ושליטה על סדקים באלמנטים בטון.

על פי תקן תכנון מבנה הבטון הסיני GB50010-2010, התכנון של חלקים משובצים נושאי עומס חייב לעמוד בדרישות מימדיות ופירוט ספציפיות. לוח העיגון צריך להיות עשוי מפלדה בדרגת Q235 או Q345, עם עובי שנקבע על ידי חישובי עומס ולא פחות מ-60% מקוטר מוט העיגון. עבור מתח וכיפוף חלקים משובצים, עובי הלוח צריך גם לעלות על b/8, כאשר b הוא המרווח בין מוטות עיגון. מוטות עיגון חייבים להשתמש בפלדת חיזוק בדרגת HRB400 או HPB300, ומוטות פלדה בעיבוד קר אסורים בהחלט. המרחק ממרכז מוט העיגון לקצה הצלחת לא צריך להיות פחות מ-2d ו-20 מ'מ, ויש למקם את מוטות העיגון בתוך השכבה החיצונית של החיזוק הראשי. הקוטר של מוטות עיגון ישרים צריך להיות בין 8 מ'מ ל-25 מ'מ, עם לפחות ארבעה מוטות לכל הטבעה (למעט יישומי גזירה בלבד שבהם שני מוטות מקובלים). עבור טבעות מתח וכיפוף, המרווח בין מוטות העיגון לא צריך להיות פחות מ-3d ו-45 מ'מ. הוראות עיצוב סטנדרטיות אלו מבטיחות עקביות ואמינות בין פרויקטים, אם כי בשל מחסור בעיצובי לוחות משובצים סטנדרטיים זמינים בתעשייה, לעתים קרובות לוחות משובצים מעוצבים בהתאמה אישית לכל פרויקט.

בחירת חומר: התאמת ציון לדרישות ביצועים

בחירת החומר לחלקים משובצים משפיעה ישירות על כושר נשיאת העומס שלהם, יכולת הריתוך והעמידות שלהם בשירות. החומר הנפוץ ביותר הוא פלדת פחמן Q235B (שווה ערך ל-S235JR), המציעה חוזק תפוקה מינימלי של 235 MPa ומתאימה ליישומים קלים ובינוניים טיפוסיים. עבור פרויקטים בעלי חוזק גבוה ובעלי עומס גבוה, Q355B נמוכה (שווה ערך ל-S355JR), המספקת חוזק תפוקה של 355 MPa - גבוה בכ-51% מ-Q235B. מועדפת פלדה מסוג Q355B מציע גם קשיחות טובה יותר מ-Q235B וניתן להשתמש בו בטמפרטורות נמוכות, מה שהופך אותו למתאים במיוחד לגשרים, לוחות הטבעת קיר מסך ורכיבים מבניים קריטיים אחרים.

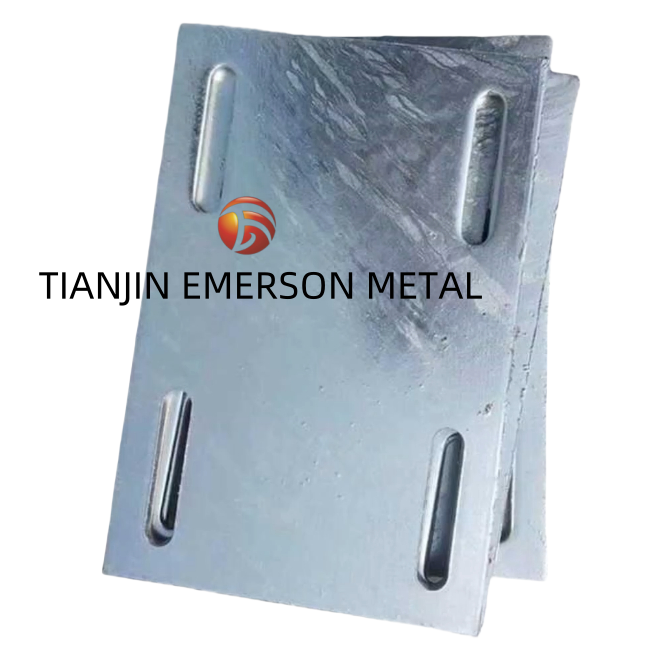

עבור יישומים עמידים בפני קורוזיה, דרגות נירוסטה כגון 304 ו-316 זמינות. עובי החומר נע בדרך כלל בין 3 מ'מ ל-50 מ'מ, כאשר עוביים סטנדרטיים כוללים 6 מ'מ, 8 מ'מ, 10 מ'מ, 12 מ'מ, 15 מ'מ ו-20 מ'מ. רצועות עיגון ומוט משולב מצוינים בדרך כלל כחתכי הברגה של 4.8 או מוטות HRB400, עם קטרים ​​מותאמים אישית (M10-M30+) זמינים. אפשרויות טיפול פני השטח כוללות גלוון בטבילה חמה (HDG) לפי GB/T 13912 / ISO 1461 עם עובי ציפוי אבץ מינימלי של 85 מיקרומטר (600 גרם/מ'ר), שניתן להגדיל ל-100 מיקרומטר או 120 מיקרומטר עבור סביבות קשות (C4, C5), כמו גם צביעה אלקטרו-פלדה לגלוון באתר. יש לספק תעודות בדיקת טחנה עבור כל החומרים כדי להבטיח עקיבות מלאה ועמידה במפרטים.

טכנולוגיות חיתוך: מלייזר מדויק ועד פלזמה כבדה

חיתוך חלקים משובצים הוא פעולה קריטית שקובעת את דיוק הממדים, איכות הקצה ויכולת הריתוך שלאחר מכן. מתקני ייצור מודרניים משתמשים במגוון טכנולוגיות חיתוך המותאמות לעובי החומר ולדרישות הדיוק. חיתוך בלייזר מציע את הדיוק הגבוה ביותר, עם סובלנות המגיעות ל-±0.1 מ'מ ורוחב עצים של 0.2-0.5 מ'מ. חיתוך בלייזר אידיאלי עבור לוחות דקות עד בינוניות (3-25 מ'מ) וגיאומטריות מורכבות כגון לוחות משובצים לא סדירים, סוגרי קיר מסך ורכיבי חיבור מדויקים. התהליך מייצר קצוות חלקים נטולי קוצים עם חספוס פני השטח Ra≤3.2μm, מה שמפחית משמעותית את פעולות השחזה והגימור הבאות.

עבור לוחות עבים יותר ויישומים מבניים כבדים יותר, חיתוך פלזמה CNC מספק שיטה מדויקת וחסכונית לעיבוד לוחות סגסוגת גבוהה, אלומיניום ופלדה עדינה עד לעובי 80 מ'מ עם סובלנות של ±2 מ'מ. חיתוך פלזמה מתאים במיוחד לרכיבים מבניים, סוגריים, לוחות בסיס, שקעים וחלקי פלדה כבדים יותר. מערכות פלזמה מתקדמות CNC שומרות על סובלנות חיתוך הדוקה אפילו על צלחות בעובי 50 מ'מ, ומבטיחות שכל החלקים מתאימים בצורה חלקה במהלך ההקמה. עבור צלחות עבות במיוחד, חיתוך דלק חמצן (להבה) נותר פתרון חסכוני, במיוחד עבור פלדה Q235, Q355 ו-45#.

לפני החיתוך, הכנת החומר חיונית. עבור לוחות פלדה Q355B, פילוס רולר ומדידות עובי מקוונות מבטיחים שסובלנות החומר הנכנס נשלטת בתוך ±0.08 מ'מ, שהוא תנאי מוקדם להשגת תוצאות חיתוך יציבות. רמה זו של בקרת מימד מבטיחה שפעולות חיתוך עוקבות משיגות את הדיוק הנדרש ושהצלחות המוטבעות עומדות בדרישות התכנון המעמיקות של BIM עם שגיאות מיקום בטווח של ±2 מ'מ. על ידי בחירה קפדנית של שיטת החיתוך המתאימה בהתבסס על עובי החומר, הדיוק הנדרש ונפח הייצור, המפיקים יכולים לספק חלקים משובצים העומדים בתקני איכות מחמירים תוך אופטימיזציה של עלות ויעילות.
