Mga Teknikal na Pagtutukoy At Paggawa ng H-Beam: Mula sa Mga Karaniwang Hot-Rolled na Seksyon Hanggang sa Mga Custom na Welded Structure

Ang pagpili at paggawa ng H-section na bakal ay mahigpit na sumusunod sa mga internasyonal na pamantayan at mga detalye ng engineering. Ang karaniwang hot-rolled na H-section na bakal ay ginawa sa mga gilingan sa pamamagitan ng tuluy-tuloy na proseso ng pag-roll, na sumasaklaw sa maramihang paunang-natukoy na serye na may mga sukat na pinipigilan ng mahigpit na pagpapaubaya. Ang 'kapal' nito ay tinutukoy ng dalawang pangunahing dimensyon: kapal ng web at kapal ng flange. Ang mga dimensyong ito ay hindi basta-basta nakatakda ngunit inengineered batay sa kabuuang taas at lapad ng beam upang matugunan ang mga partikular na kapasidad na nagdadala ng pagkarga at mga kinakailangan sa sandali ng pagkawalang-galaw. Dahil sa kanilang mataas na cost-effectiveness, pare-parehong mga katangian ng materyal, at agarang availability sa mga karaniwang sukat, ang mga hot-rolled na seksyon na ito ay nagsisilbing mas gustong solusyon para sa karamihan ng mga application sa pagbuo ng mga frame, tulay, at pang-industriyang platform. Kabilang sa mga pangunahing marka ng supply ang ASTM A992 o A36, na nag-aalok ng mataas na lakas ng ani at mahusay na weldability. Gayunpaman, kapag ang mga detalye ng proyekto ay humihingi ng mga hindi karaniwang dimensyon, mga espesyal na kapal na lampas sa rolling capacity, o nangangailangan ng mga espesyal na bakal (tulad ng high-strength quenched at tempered steel o wear-resistant alloys), ang solusyon ay lumilipat mula sa mga rolled na produkto patungo sa custom-designed na welded H-beams.

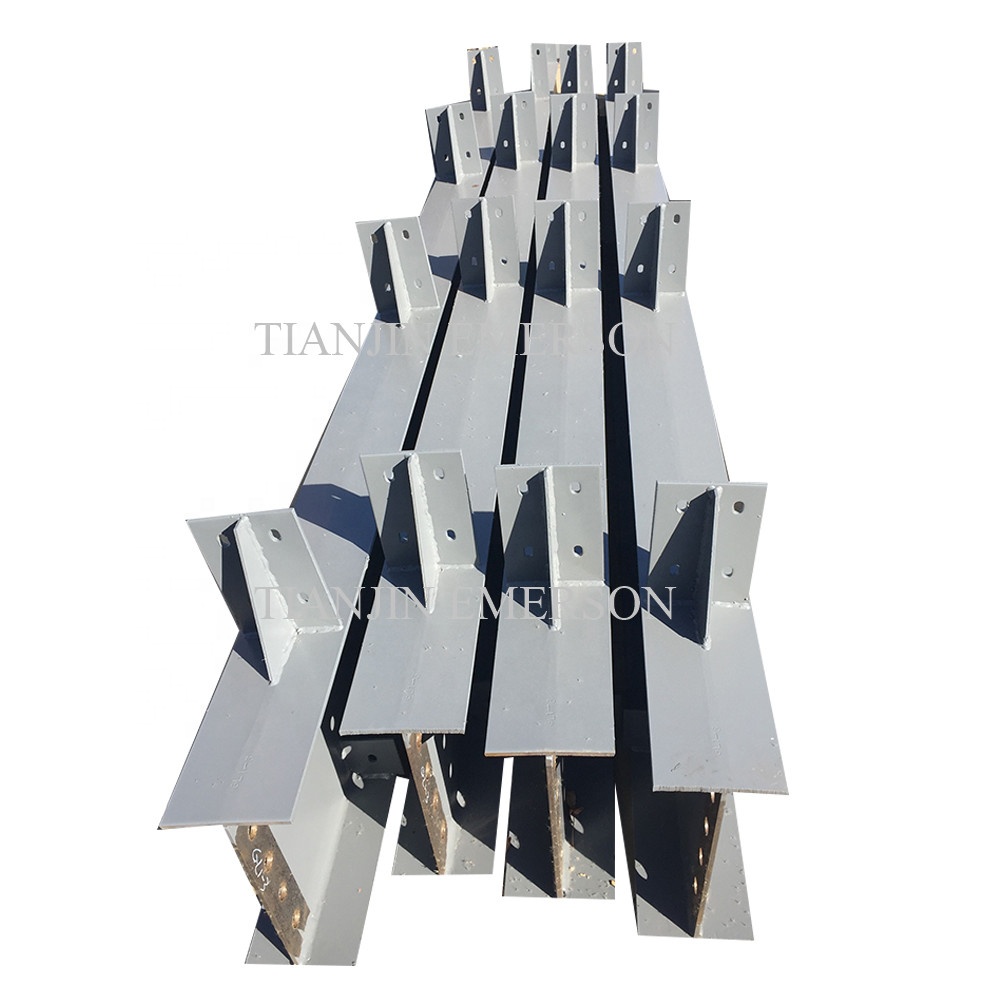

Ang katha ng welded I-beams ay isang precision multi-stage na proseso na nagpapalit ng makapal na steel plates sa monolitikong mga istrukturang miyembro, na nag-aalok ng walang kapantay na lakas kasama ng mataas na potensyal sa pagpapasadya. Una, maghanda ng isang web plate at dalawang magkaparehong flange plate. Tumpak na pinuputol ng mga laser cutting machine ang mga bakal na plato mula 10mm hanggang mahigit 100mm ang kapal hanggang sa kinakailangang lapad at haba. Ang mga gilid na bumubuo sa weld ay karaniwang beveled gamit ang parehong thermal cutting process upang matiyak ang buong penetration weld na kalidad. Ang lahat ng mga sangkap ay sumasailalim sa pagtuwid at paglilinis bago ang pagpupulong. Ang katumpakan na pagpoposisyon at spot welding ay magaganap sa mga espesyal na fixture, na tinitiyak ang patayong pagkakahanay sa pagitan ng web at flange plate habang pinapanatili ang kinakailangang camber o curvature. Pagkatapos ng paunang welding, ang mga bahagi ay maaaring sumailalim sa stress relief treatment sa mga furnace na kinokontrol ng computer upang maalis ang mga panloob na stress at maibalik ang tibay sa lugar na apektado ng init. Sa wakas, ang beam ay precision-cut hanggang sa huling haba nito, na-drill na may mga butas sa koneksyon gamit ang CNC equipment, at sumailalim sa mahigpit na inspeksyon (kabilang ang ultrasonic testing ng mga kritikal na welds). Pagkatapos lamang matugunan ang lahat ng dimensional at kalidad na mga pamantayan ay inilapat ang paggamot sa ibabaw at inayos ang pagpapadala.

Ang mga welded I-beam ay nag-aalok ng higit na kakayahang umangkop sa disenyo, na nagbibigay-daan sa paggawa ng mga seksyon na may mas malalim na mga web, mas makapal na flanges, at mga variable na cross-section sa kahabaan ng mga ito—mga tampok na hindi maabot sa pamamagitan ng mga rolling process. Ang versatility na ito ay ginagawang angkop ang mga welded I-beam para sa malawak na hanay ng mga aplikasyon: bilang mga pangunahing column at transfer beam sa matataas na gusali at mabibigat na pasilidad sa industriya, bilang mga pangunahing girder na sumasaklaw sa malalaking bridge span, at bilang mga kritikal na bahagi sa kagamitan sa pagmimina, paggawa ng mga barko, at offshore platform.
